اشنایی با برد Arduino Mega 2560

0

برد آردوینو Mega2560 یک برد میکروکنترلر بر پایه ATmega2560 می باشد. این برد مجموعاً 54 پین ورودی/خروجی دیجیتال(که 15 تای آن می تواند به عنوان خروجی PWM استفاده گردد)، 16 ورودی آنالوگ، 4 پورت UART (پورت های سریال سخت افزاری)، یک نوسان ساز کریستال 16 مگاهرتز، یک پورت USB، یک پاورجک، یکICSP Header و یک دکمه ریست دارد. برد Mega 2560 شامل کلیه امکانات مورد نیاز جهت بکارگیری میکروکنترلر موجود برروی برد می باشد. برای شروع، تنها با یک کـابل USB، به سادگی برد را به کامپیوتـرتان وصل کنید، و یا آن را با یـک آداپـتور AC-to-DC و یا باتری راه اندازی نمایید.

برد Mega 2560 با اکثر شیلدهایی که برای آردوینو مدل Duemilanove یا Diecimila طراحی شده اند، همخوانی دارد. برد Mega2560 جایگزین Arduino Mega می باشد.

برد Mega2560 با بردهای پیشین متفاوت است؛ زیرا در آن از تراشه FTDI USB-to-serial استفاده نشده است و به جای آن از یک ATmega16U2 ( یا ATmega8U2 در بردهای نسخه R1 و R2) که به عنوان مبدل USB-to-serialبرنامه ریزی شده، استفاده گردیده است.



نسخه R3 این برد، ویژگی های جدیدی دارد که در ادامه آمده است:

1- پین های SCL و SDA در نزدیکی پین AREF و همچنین پین های جدید دیگری در نزدیکی پین Reset اضافه شده اند. یکی از پین های جدید IOREF می باشد که اجازه می دهد شیلدها، خود را با ولتاژ خروجی برد تطبیق دهند. در آینده، شیلدها قادر خواهند بود خود را با بردهایی که از AVR با ولتاژ 5 ولتی استفاده می کنند و همچنین بردهای آردوینو Due که از ولتاژ 3/3 ولت استفاده می کنند، تطبیق دهند.
2- مدار ریست قوی تر
3- ای سی ATmega16U2 جایگزین 8U2 شده است.

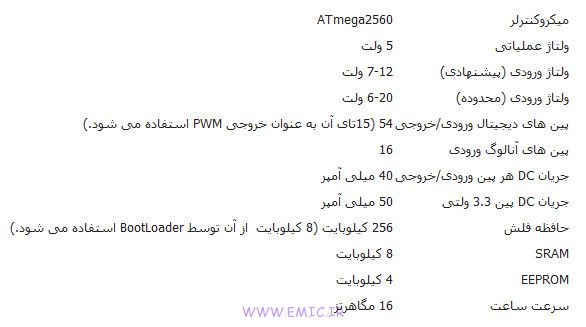

خلاصه مشخصات :

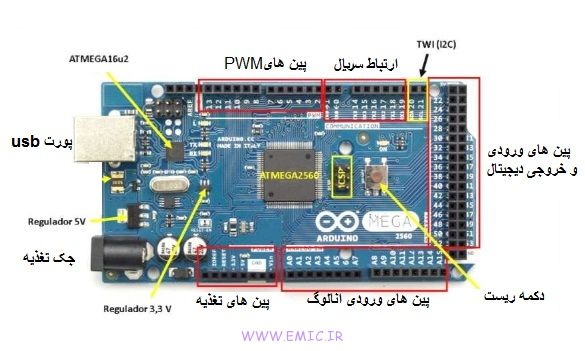

پایه های اردوینو مگا 2560 :
