در این پست از سایت اِمیک, مدار ساده دور کننده حشرات با استفاده از ای سی 555 را قرار داده ایم که با ساخت این مدار می توانید از دست پشه و دیگر حشرات راحت شوید. این دستگاه با تولید امواج فراصوتی باعث دور شدن حشرات می شود و به این ترتیب دیگر نیازی به استفاده از انواع سمهای حشره کش که برای انسان و محیط زیست مضر هستند نیست.
موج فراصوتی به هر موجی می گویند که دارای فرکانسی بالاتر از ۲۰ کیلوهرتز باشد نوعی صدای فراصوت است، زیرا گوش انسان توانایی شنیدن آن را ندارد. انسان می تواند صدایی با فرکانس ۲۰ تا ۲۰۰۰۰ هرتز را حس کند ، این محدوده فرکانسی را محدوده شنوایی انسان ها می گویند. هر صدایی که فرکانسی کم تر یا بیشتر از این محدوده داشته باشد عملا برای ما قابل شنیدن نیست. اما در مورد بقیه موجودات اینطور نیست. بسیاری از حیوانات (از جمله جانوران موذی مانند پشه) می توانند صداهای فراصوت را نیز بشنوند و این صوت برای انها آزار دهنده هست . در ادامه مدار و توضیحات ان قرار داده شده است.
عملکرد مدار :

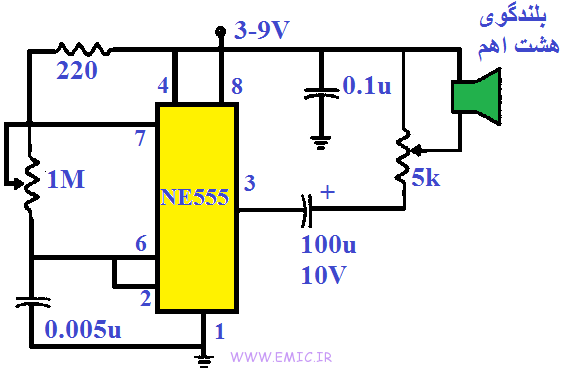

قسمت اصلی مدار از آی سی تایمر معروف IC Timer NE555 تشکیل شده است که به صورت مدار ناپایدار آستابل Astable بسته شده است. مدار آستابل برای تولید پالس های مربعی به کار می روند و به نوعی مولد موج مربعی است. در مدار بالا مقدار فرکانس موج مربعی خروجی از رابطه F=1.45/(C(R1+2R2)) بدست می آید که F فرکانس برحسب Hz،خازن C بر حسب فاراد (در اینجا دارای مقدار 0.005 میکروفاراد است) و R1 در اینجا مقاومت 220 اهم و R2 همان پتانسیومتر 1 مگا اهمی است.
با تغییر پتانسیومتر فرکانس تغییر می کند. از طرفی دیوتی سایکل Duty Cycle نیز با تغییر پتانسیومتر قابل تغییر است. طول بازه زمانی که خروجی در سطح 1 منطقی یا High است از رابطه Th=ln(2)C(R1+R2) و طول بازه زمانی که خروجی در سطح 0 منطقی یا Low است از رابطه Tl=ln(2)CR2 به دست می آید. مقدار دیوتی سایکل از رابطه D=Th/(Th+Tl) به دست می آید.
خازن 0.1 میکرو فاراد برای تثبیت ولتاژ منبع استفاده شده است. از طرفی موازی کردن خازن با منبع سبب کاهش مصرف توان در مدار می شود و نوعی کاهنده مصرف برق نیز به شمار می رود. خازن 100 میکرو فارادی به همراه پتانسیومتر 5 کیلویی نوعی فیلتر RC هستند. اساس کار این مدار، تولید سیگنالی با فرکانس ماورای آستانه شنوایی انسان است که برای حشرات آزار دهنده است. یک PCB مناسب نیز برای مدار بالا طراحی شده که از انتهای مطلب قابل تهیه است.
لیست قطعات :
- مقاومت 220 اهم 1عدد
- خازن الکترولیت 100 میکروفاراد 10 ولت یا بیشتر 1عدد
- خازن عدسی 0.1 میکروفاراد یا 100 نانو فاراد 1عدد
- خازن 0.005 میکروفاراد که در عمل خازن 4.7 نانو فاراد عدسی بذارید یا دوتا 10 نانو رو باهم سری کنید که معادلش بشه 5 نانو 1 عدد
- پتانسیومتر 1 مگا اهم 1عدد
- پتانسیومتر 5 کیلو اهم 1عدد
- بلندگوی پیزوالکتریک
- ای سی NE555 یک عدد
توجه : برای اینکه صدای خروجی مدار برای حشرات مانند پشه آزار دهنده باشد باید فرکانس خروجی بین 20 تا 40 کیلو هرتز تنظیم شود. برای تست عملی می توانید یک قند را با اب خیس کرده و درون یک بطری شیشه ای قرار دهید و یک پشه را هم درون بطری قرار دهید 🙂 وقتی که پشه مشغول خوردن قند شد دستگاه را روشن کنید, اگر فرکانس درست تنظیم شده باشد باید باعث عکس العمل پشه شود. هنگام روشن کردن مدار, درب بطری باید باز باشد تا امواج صوتی بتوانند به داخل بطری نفوذ کنند.
برای پرداخت و دانلود فایل PCB و فایل راهنمای ساخت مدار دور کننده حشرات موذی می توانید روی دکمه زیر کلیک کنید. این فایل شامل :
- فایل های طراحی PCB مدار با نرم افزار پروتئوس
- PCB مدار به صورت فایل PDF مناسب ساخت PCB به روش اتو و دیگر روش های مشابه
- راهنمای ساخت PCB
- آموزش ساخت PCB به روش اتو
- و دیگر موارد لازم برای ساخت PCB
» پس از پرداخت شما به صفحه دانلود هدایت می شوید و می توانید فایل مورد نظر خود را دانلود کنید. همچنین ایمیلی حاوی لینک دانلود به ایمیل شما ارسال خواهد شد.
✓ تضمین کیفیت PCB ✓ طراحی یک لایه PCB ✓ طراحی شده بر اساس قطعات موجود در بازار ایران
مدارهای مشابه:
نظر یادتون نره…
سلام . ببخشید میشه با 12 ولت به کارش انداخت . و اینکه اسم بازاری این پیزو چیه از هر کس پرسیدم گفتن نمیدونم چیه ؟
سلام, با 12 ولت هم احتمالا مشکلی ندارد. بلندگوی پیزو الکتریک یا بازر پیزو الکتریک
سلام من در کتابی خواندم که بلنگو های ساده نمیتوانند فرکانس های بالایی تولید کننده و با بلندگوی پیزو میتوان فرکانس های بالا تولید کرد چطور از این بلندگو پیزو استفاده کنیم؟
پایه ۵ نباید با خازن زمین بشه؟
خیر نیازی نیست
سلام از چه بلندگویی استفاده کنم و سوال دیگه من اینه که میشه بجای خازن ۵ نانو فاراد از خازن های عدسی استفاده کرد؟
سلام, لطفا توضیحات را مطالعه کنید جواب هر دو سوال شما در توضیحات مدار گفته شده
بلندگوی پیزوالکتریک
خازن عدسی 4.7 نانو
سلام واحد خازنهای عدسی که پیکو فاراد است لطفا با واحد پیکو فاراد اندازه خازن را بگویید
سلام, دوست عزیز واحد خازن عدسی هم پیکو فاراد هست و هم نانو فاراد
سلام، آیا پایه ۴ و ۸ به هم متصل است؟
آیا پایه ۴ با مقاومت ۲۲۰ اهم به پایه ۷ متصل است؟ یا پایه ۴ با مقاومت ۲۲۰ اهم میره به پتانسیومتر ۱ مگ و میره به پایه ۶؟
سلام, بله دوست عزیز همشون متصل هستند
سلام میشه بجای بلندگو از بوق های ثابت استفاده کرد
سلام, نمیدونم منظورتون چه نوع بوقی هست ولی دقت کنید که جریان خروجی ای سی محدود هست و نمیشه هر بوق و یا… را به ان متصل کرد
سلام ببخشید چطور میشه این مدار را با ولتاژ ۲۲۰ راه اندازی کرد ؟
میشه از مقاومت استفاده کرد ؟
سلام, مدارات منبع تغذیه موجود در سایت را بررسی کنید.
سلام پایه ۸ ای سی به کجا وصل است؟
سلام, مثبت تغذیه
سلام من می خواستم درباره این موضوع با شما تلفنی صحبت کنم
سلام, از طریق ایمیل emic1395@gmail.com می توانید با ما ارتباط برقرار کنید.
سلام
میخواستم بدونم پایه 8ای سی به کجا متصل است؟
سلام
مهندس مدارو ساختم درستم هس ولی هیچ واکنشی نشون نمیدن
سلام, با تغییر پتانسیومتر 1M خودتون صدا را از بلندگو می شنوید؟ اگر می شنوید پس مدارتون درسته و باید فرکانش را تنظیم کنید.
سلام
محل اتصال باتری به مدار کجا است؟
سلام, در تصویر مشخص هست
مثبت باتری به محلی که با 3 تا 9V مشخص شده و منفی باتری هم به پایه 1 ای سی
مطمعن هستید که بلندگوی معمولی توانایی تولید صوت با فرکانس بالای 20Khz را دارد؟
سلام مهندس.برد دستگاه چند متر است
سلام, محدوده یک اتاق متوسط را پوشش می دهد
