مدار هشدار دهنده دود با اپتوکانتر

2

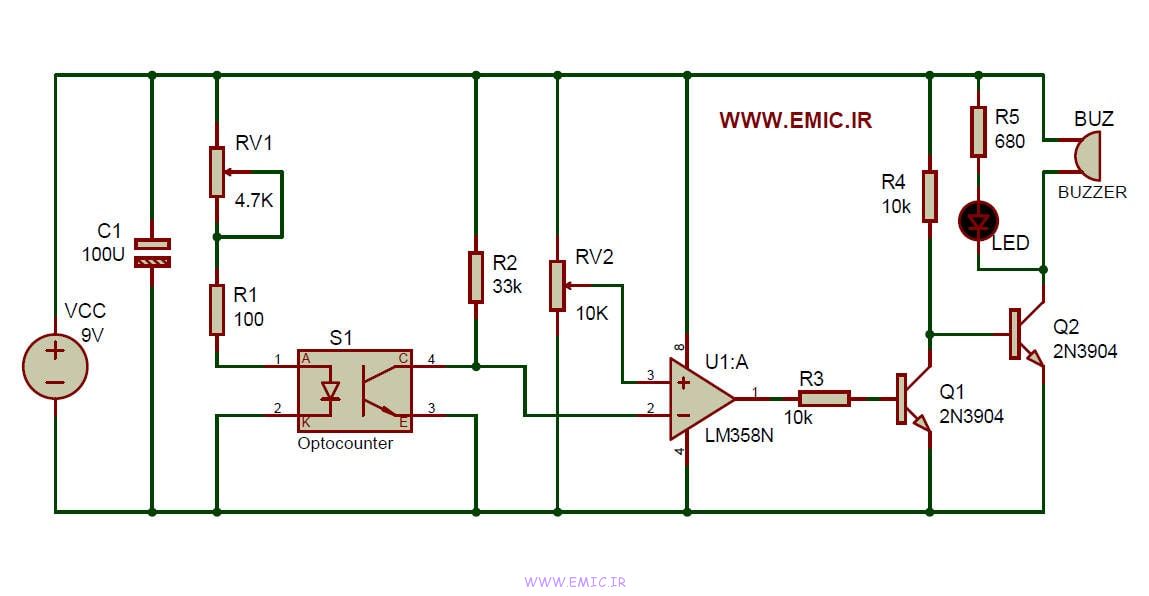

در این پست از سایت اِمیک, مدار هشدار دهنده وجود دود در محیط با استفاده از سنسور اپتوکانتر قرار داده شده است. اپتوکانتر (OptoCounter) یک سنسور نوری می باشد که از یک فرستنده و گیرنده مادون قرمز تشکیل شده است. عملکرد این سنسور به این گونه است که با افزایش غلظت دود در محیط، شفافیت و در نتیجه قابلیت گذر دهی نور در هوا کاهش می یابد. سنسور اپتوکانتر با اندازه گیری میزان قابلیت گذر دهی نور در هوا می تواند وجود دود یا هر آلاینده ی رنگ داری را تشخیص دهد. از کاربردهای دیگر این سنسور معمولا برای دورسنجی موتورها و یا به عنوان سنسور حرکت استفاده می شود. در ادامه شماتیک این مدار را مشاهده می کنید:

(برای دیدن تصویر در اندازه بزرگتر ان را ذخیره کنید)

عملکرد مدار هشدار دهنده دود با اپتوکانتر:

پتانسیومتر RV1 برای تنظیم حساسیت مدار به دود استفاده می شود. مقاومت R1 نیز به عنوان محافظ LED فرستنده موجود در اپتوکانتر می باشد که در صورت صفر کردن مقاومت پتانسیومتر RV1 توسط کاربر، جریان LED موجود در اپتوکانتر همچنان محدود و در حد قابل قبول باقی بماند.

در حالت عادی نور LED فرستنده موجود در اپتوکانتر به مقدار زیادی به فتوترانزیستور گیرنده موجود در اپتوکانتر می رسد و آن را روشن می کند. در نتیجه باعث می شود که پایه ورودی منفی (پایه 2) ای سی LM358 تقریبا برابر صفر شود و از انجایی که ولتاژ پایه مثبت (پایه 3) بیشتر از صفر است خروجی ای سی یک منطقی شده و ترانزیستور Q1 را فعال می کند, با فعال شده Q1 بیس ترانزیستور Q2 زمین شده و در نتیجه Q2 غیرفعال می شود و بازر و LED متصل به کلکتور Q2 خاموش می مانند.

در حالتی که دود در محیط وجود داشته باشد نور LED فرستنده موجود در اپتوکانتر به فتوترانزیستور گیرنده موجود در اپتوکانتر نمی رسد و در نتیجه اپتوکانتر غیرفعال است. در این شرایط پایه منفی ای سی LM358 برابر صفر نبوده و از طریق مقاومت R2 مثبت می گردد. ما توسط پتانسیومتر RV2 می توانیم مقدار ولتاژ مثبت روی پایه مثبت (پایه 3) ای سی را تنظیم کنیم, در صورتی که این ولتاژ مثبتی که تنظیم کرده ایم روی پایه 3 ای سی از ولتاژ مثبت روی پایه 2 کمتر باشد خروجی ای سی صفر شده و در نتیجه ان ترانزیستور Q1 غیرفعال می شود. در این حالت ترانزیستور Q2 از طریق مقاومت R4 تغذیه شده و فعال می گردد که این فرایند باعث فعال شدن بازر و LED هشدار دهنده متصل به کلکتور Q2 می شود. یک PCB مناسب نیز برای مدار بالا طراحی شده که از انتهای مطلب قابل تهیه است.

P2-Smoke-Alarm-With-OptoCounter-emic

لیست قطعات :

  • مقاومت   R1=100  اهم
  • مقاومت   R2=33K  اهم
  • مقاومت   R3,R4=10K  اهم
  • مقاومت   R5=680  اهم
  • پتانسیومتر   VR1=4.7K  اهم
  • پتانسیومتر   VR2=10K  اهم
  • خازن الکترولیت   C1=100uF-25V
  • ترانزیستور   T1,T2=2N3904
  • ای سی   U1=LM358 به همراه سوکت
  • سنسور اپتوکانتر 1 عدد
  • ال ای دی 5 میلیمتر
  • بازر

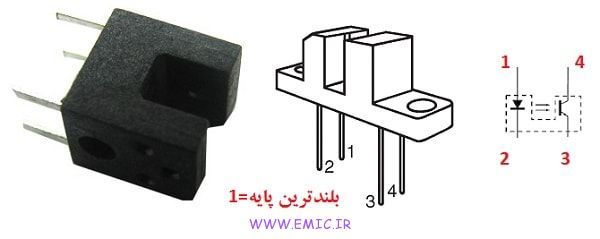

نکته: برای کاربردی تر کردن مدار می توانید خروجی مدار را به یک رله متصل کنید تا در زمان تشخیص دود به عنوان مثال یک فن را روشن کند. شکل ظاهری و ترتیب پایه های سنسور اپتوکانتر به صورت زیر است:

OptoCounter-emic



- دانلود PCB

برای پرداخت و دانلود فایل PCB و فایل راهنمای ساخت مدار هشدار دهنده دود با اپتوکانتر می توانید روی دکمه زیر کلیک کنید. این فایل شامل :

  • فایل های طراحی PCB مدار با نرم افزار پروتئوس
  • PCB مدار به صورت فایل PDF مناسب ساخت PCB به روش اتو و دیگر روش های مشابه
  • راهنمای ساخت PCB
  • آموزش ساخت PCB به روش اتو
  • و دیگر موارد لازم برای ساخت PCB

» پس از پرداخت شما به صفحه دانلود هدایت می شوید و می توانید فایل مورد نظر خود را دانلود کنید. همچنین ایمیلی حاوی لینک دانلود به ایمیل شما ارسال خواهد شد.

تضمین کیفیت PCB               طراحی یک لایه PCB              طراحی شده بر اساس قطعات موجود در بازار ایران
