مدار هشدار دهنده باران با ای سی 555

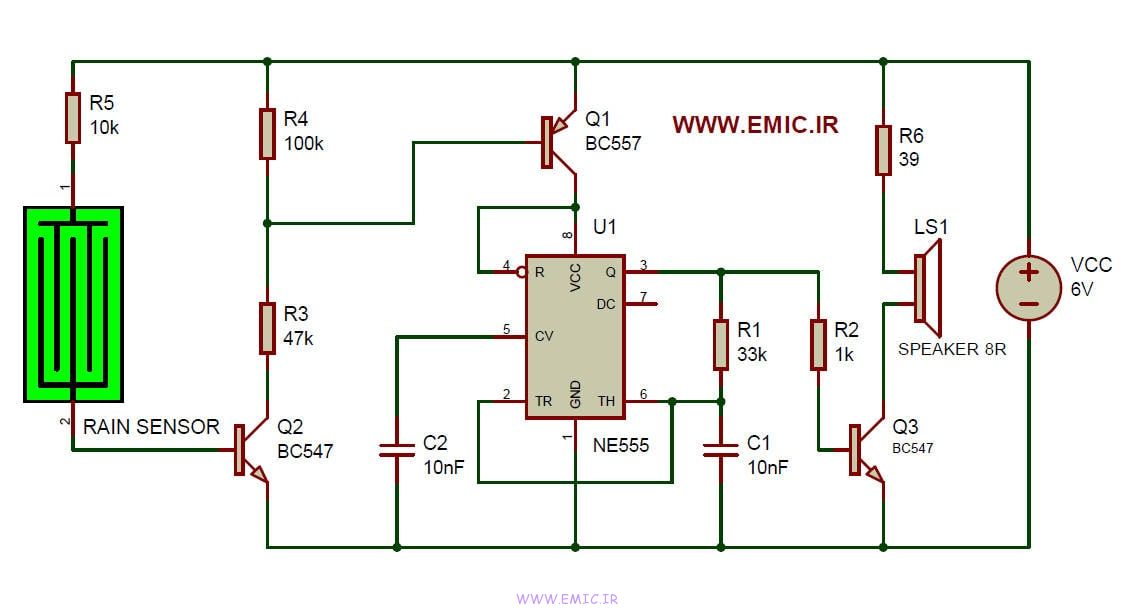

در این پست از سایت اِمیک, یک مدار بسیار جالب و کاربردی به نام هشدار دهنده باران با ای سی NE555 قرار داده شده است. این مدار بسیار ساده می باشد و از قطعات ارزانی تشکیل شده است که به راحتی می توانید تهیه کنید. قطعات اصلی مدار شامل ای سی معروف 555 و همچنین سنسور تشخیص باران می باشد. در ادامه شماتیک مدار را مشاهده می کنید:

(برای دیدن تصویر در اندازه بزرگتر ان را ذخیره کنید)

مدار هشدار دهنده باران با ای سی 555 :

عملکرد مدار به این صورت است که در زمانی که باران یا اب روی سنسور نمی بارد ترانزیستور Q2 غیرفعال است و در نتیجه ان کل مدار عمل نمی کند.

زمانی که سنسور اب یا بارندگی را تشخیص داد ترانزیستور Q2 فعال می شود که در نتیجه باعث فعال شدن ترانزیستور Q1 نیز می شود. با فعال شدن Q1 ای سی 555 فعال شده و از انجایی که به صورت یک مولتی ویبراتور آ-استابل بسته شده است شروع به نوسان می کند. خروجی ای سی 555 از طریق ترانزیستور Q3 به یک بلندگو متصل شده است که در نتیجه باعث به صدا درامدن بلندگو می شود. ترانزیستور Q3 به عنوان یک درایور برای فعال کردن بلندگو استفاده شده است.

لیست قطعات :

  • مقاومت   R1=33K اهم
  • مقاومت   R2=1K اهم
  • مقاومت   R3=47K اهم
  • مقاومت   R4=100K اهم
  • مقاومت   R5=10K اهم
  • مقاومت   R6=39 اهم
  • خازن عدسی   C1=10nF
  • خازن عدسی   C2=10nF
  • ای سی   U1=NE555 به همراه سوکت
  • ترانزیستور   Q1=BC557
  • ترانزیستور   Q2=BC547
  • ترانزیستور   Q3=BC547
  • بلندگو 8 اهم
  • سنسور تشخیص باران



. دانلود PCB

برای دانلود PCB (برد مدار چاپی) طراحی شده برای این مدار روی دکمه زیر کلیک کنید

5,000 تومان – خرید
  • شما می توانید pcb طراحی شده برای مدار هشدار دهنده باران با ای سی 555 را با قیمت 5000 تومان دانلود کنید
  • فایل دانلودی شامل فایل های طراحی PCB مدار با نرم افزار پروتئوس + PDF اماده چاپ به روش اتو و دیگر فایل های مورد نیاز
  • پس از پرداخت شما به صفحه دانلود هدایت می شوید و همچنین ایمیلی حاوی لینک (های) دانلود به ایمیل شما ارسال خواهد شد
  • از صحت ایمیلی که هنگام خرید وارد می کنید, مطمئن شوید
  • در صورت بروز مشکل در هر مرحله از خرید خود, از طریق ایمیل emic1395@gmail.com و یا ایدی سروش emic@ با ما ارتباط برقرار کنید
  • پسورد فایل زیپ (Zip) دانلودی www.emic.ir می باشد
