مدار دو برابر کننده ولتاژ DC با استفاده از NE555

0

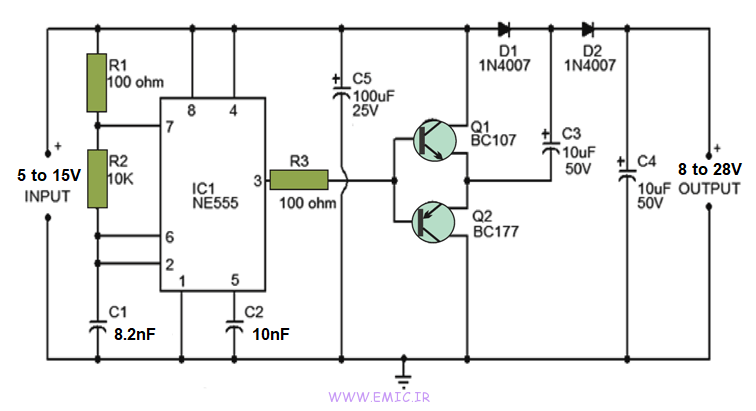

در این پست از سایت اِمیک, یک مدار کاربردی به نام دو برابر کننده ولتاژ DC با استفاده از ای سی NE555 قرار داده شده است. این مدار جالب و کاربردی در خروجی خود تقریبا دو برابر ولتاژ ورودی که به ان اعمال کرده ایم, ایجاد می کند. زمانی که نیاز به ولتاژ بالاتری داریم می توانیم از این مدار برای افزایش ولتاژ استفاده کنیم. در ادامه شماتیک مدار را مشاهده می کنید:

Voltage-Doubler-Circuit-with-ne555-emic

مدار دو برابر کننده ولتاژ DC با استفاده از NE555 :

مدار از قطعات پر استفاده و ارزانی تشکیل شده که به راحتی می توانید از فروشگاه های قطعات الکترونیکی تهیه کنید. ای سی 555 در این مدار به عنوان یک مولد موج مربعی استفاده شده (بصورت مولتی ویبراتور آستابل) که پالس های خروجی ان به ترانزیستور های Q1 و Q2 اعمال می شود. مدار دو برابر کننده در واقع دیود های D1 و D2 به همراه خازن های C3 و C4 می باشند.

همانطور که گفته شد ای سی NE555 بصورت یک مولتی ویبراتور آستابل بسته شده است که با فرکانس حدود 8.5 کیلوهرتز نوسان می کند. پالس های خروجی ای سی 555 باعث فعال و غیرفعال شدن ترانزیستور های Q1 و Q2 می شود.

عملکرد مدار بالا به این صورت است, زمانی که خروجی ای سی 555 صفر یا LOW می باشد ترانزیستور Q1 غیرفعال و ترانزیستور Q2 فعال می باشد که در نتیجه خازن C3 به زمین متصل شده و از طریق D1 شارژ می شود. زمانی که خروجی ای سی 555 مثبت یا HIGH می باشد ترانزیستور Q1 فعال و ترانزیستور Q2 غیرفعال می شود, در این حالت خازن C3 نمی تواند دشارژ شود چون مسیر دشارژ ان توسط دیود D1 بسته شده است. در نتیجه خازن C4 توسط ولتاژ ورودی و همچنین ولتاژ خازن C3 شارژ می شود که در نتیجه باعث حدود دو برابر شدن ولتاژ در خروجی مدار می شود.

ولتاژ خروجی مدار حدود 2 ولت از دو برابر کمتر است, به عنوان مثال اگر ما به ورودی 10 ولت DC اعمال کنیم ولتاژ خروجی برابر است با 18 ولت که همانطور که گفته شد 2 ولت از دو برابر کمتر است. جریان خروجی مدار حدود 70 میلی امپر می باشد, بنابراین حداکثر باری که به خروجی مدار متصل می کنیم نباید از 70mA بیشتر شود.

همچنین می توان خروجی مدار را به یک رگولاتور ولتاژ متصل کرد تا ولتاژ خروجی را در یک ولتاژ مشخص ثابت کند. یک PCB مناسب نیز برای مدار بالا طراحی شده که از انتهای مطلب قابل تهیه است.

P-Voltage-Doubler-Circuit-with-ne555-emic

لیست قطعات:

  • مقاومت   R1,R3=100Ω اهم
  • مقاومت   R2=10K اهم
  • خازن عدسی   C1=8.2nF
  • خازن عدسی   C2=10nF
  • خازن الکترولیت   C3,C4=10uF/50V
  • خازن الکترولیت   C5=100uF/25V
  • ترانزیستور   Q1=BC107
  • ترانزیستور   Q2=BC177
  • ای سی   U1=NE555 به همراه سوکت
  • دیود   D1,D2=1N4007
  • دو عدد ترمینال پیچی 2 پین برای ورودی و خروجی مدار



. دانلود PCB

برای دانلود PCB (برد مدار چاپی) طراحی شده برای این مدار روی دکمه زیر کلیک کنید

5,000 تومان – خرید

  • شما می توانید pcb طراحی شده برای مدار دو برابر کننده ولتاژ DC با استفاده از NE555 را با قیمت 5000 تومان دانلود کنید
  • فایل دانلودی شامل فایل های طراحی PCB مدار با نرم افزار پروتئوس + PDF اماده چاپ به روش اتو و دیگر فایل های مورد نیاز
  • پس از پرداخت شما به صفحه دانلود هدایت می شوید و همچنین ایمیلی حاوی لینک (های) دانلود به ایمیل شما ارسال خواهد شد
  • از صحت ایمیلی که هنگام خرید وارد می کنید, مطمئن شوید
  • در صورت بروز مشکل در هر مرحله از خرید خود, از طریق ایمیل emic1395@gmail.com و یا ایدی سروش emic@ با ما ارتباط برقرار کنید
  • پسورد فایل زیپ (Zip) دانلودی www.emic.ir می باشد
