مدار اینورتر 60 وات با ترانزیستور

0

در این پست از سایت اِمیک, مدار یک اینورتر (مبدل ولتاژ) با توان خروجی 60 وات قرار داده شده است که این مدار با استفاده از ترانزیستور طراحی شده است. این مدار ولتاژ ورودی که 12 ولت DC است را به 220 ولت AC با فرکانس 50 هرتز تبدیل می کند و همانطور که گفته شد می تواند بارهایی با حداکثر توان 60 وات را راه اندازی کند.

مدارات اینورتر, مانند مداری که در این پست معرفی می شود بسیار کاربردی هستند و در هرجایی که لازم بود ولتاژ DC را به AC تبدیل کنیم می توانیم از این مدار استفاده کنیم. به عنوان مثال یکی از کاربردهای این مدار تبدیل ولتاز 12 ولت باطری ماشین به 220 ولت می باشد که از این طریق می توانیم دستگاه های با ولتاژ 220 ولت AC را با استفاده از باطری ماشین راه اندازی کنیم. در ادامه شماتیک این مدار را مشاهده می کنید:

60W-inverter-using-transistors-emic

(برای دیدن تصویر در اندازه بزرگتر ان را ذخیره کنید)

شماتیک این مدار را در بالا مشاهده می کنید و همانطور که گفته شد این مدار با استفاده از ترانزیستور طراحی شده و هیچ ای سی در ان استفاده نشده است. یکی دیگر از ویژگی های این مدار استفاده از قطعات ارزان قیمت و پر استفاده در ان می باشد, بنابراین به راحتی و با هزینه مناسب می توانید این مدار اینورتر با کیفیت را بسازید. خروجی 220 ولت AC در مدار بالا با عبارت Load مشخص شده است. در ادامه با کارکرد این مدار بیشتر اشنا می شوید:

ترانزیستورهای Q1 و Q2 یک مولتی ویبراتور آستابل با فرکانس 50 هرتز را تشکیل می دهند. خروچی ترانزیستور Q2 به ورودی ترانزیستورهای زوج دارلینگتون شامل Q3 و Q4 متصل می شود. به صورت مشابه خروجی ترانزیستور Q1 به ورودی ترانزیستورهای زوج دارلینگتون Q5 و Q6 متصل می شود. خروجی حاصل از زوج های دارلینگتون, به ترانزیستورهای نهایی یعنی Q7 و Q8 که بصورت پوش پول بسته شده اند, برای درایو ترانسفورماتور متصل می شود.

نکات:

  • برای ترانس T1 می توانید از ترانسفورماتور 220 به 9 ولت دوبل با جریان 6 امپر استفاده کنید
  • ترانزیستورهای Q4, Q6, Q7 و Q8 باید به هیت سینک متصل شوند
  • برای باتری مدار می توانید از باتری 12 ولت 7 آمپر استفاده کنید
  • برای تنظیم دقیق فرکانس خروجی روی 50 هرتز می توانید مقدار مقاومت های R3 و R4 را بصورت جزئی تغییر دهید

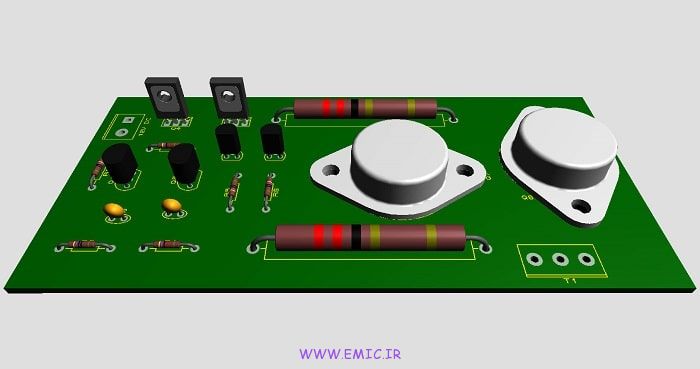

  • برای این مدار از یک PCB باکیفیت استفاده کنید و حتما خطوطی که جریان زیادی از انها عبور می کند را ضخیم تر در نظر بگیرید. یک PCB مناسب نیز برای مدار بالا طراحی شده که از انتهای مطلب قابل تهیه است.

P-60W-inverter-using-transistors-emic

لیست قطعات:

  • مقاومت   R1,R2,R5,R6=470Ω اهم
  • مقاومت   R3,R4=47K اهم
  • مقاومت   R7,R8=22Ω اهم 5 وات
  • خازن عدسی C1,C2=470nF
  • ترانزیستور   Q1,Q2=BC548
  • ترانزیستور   Q3,Q5=BC558
  • ترانزیستور   Q4,Q6=BD140
  • ترانزیستور   Q7,Q8=2N3055
  • برای ترانس T1 از ترانسفورماتور 220 به 9 ولت دوبل با جریان 6 امپر استفاده کنید
  • ترمینال پیچی 2 پین برای اتصال ورودی 12 ولت DC به مدار



- دانلود PCB

برای پرداخت و دانلود فایل PCB و فایل راهنمای ساخت مدار اینورتر 60 وات با ترانزیستور می توانید روی دکمه زیر کلیک کنید. این فایل شامل :

  • فایل های طراحی PCB مدار با نرم افزار پروتئوس
  • PCB مدار به صورت فایل PDF مناسب ساخت PCB به روش اتو و دیگر روش های مشابه
  • راهنمای ساخت PCB
  • آموزش ساخت PCB به روش اتو
  • و دیگر موارد لازم برای ساخت PCB

» پس از پرداخت شما به صفحه دانلود هدایت می شوید و می توانید فایل مورد نظر خود را دانلود کنید. همچنین ایمیلی حاوی لینک دانلود به ایمیل شما ارسال خواهد شد.

تضمین کیفیت PCB               طراحی یک لایه PCB              طراحی شده بر اساس قطعات موجود در بازار ایران
