مدار چشمک زن دوبل با کنترل سرعت

12

در این پست از سایت اِمیک, یک مدار بسیار جالب و کاملا عملی به نام مدار LED چشمک زن دوبل با قابلیت کنترل سرعت قرار داده شده است. در این مدار ما از ای سی یسیار معروف NE555 استفاده کرده ایم, در واقع قطعه اصلی این مدار ای سی 555 می باشد. مدار زیر دارای 12 عدد LED چشمک زن می باشد که این LED ها به صورت دو دسته 6 تایی می باشند. این دو دسته LED شش تایی به ترتیب روشن و خاموش می شوند و همانطور که گفته شد امکان کنترل سرعت روشن و خاموش شدن LED ها نیز وجود دارد که در ادامه درباره ان بیشتر توضیح خواهم داد. در زیر شماتیک این مدار جالب را مشاهده می کنید:

Dual-LED-flasher-with-speed-control-emic

همانطور که مشاهده می کنید مدار بالا از قطعات بسیار معمولی و ارزان قیمتی تشکیل شده که به راحتی می توانید از فروشگاه های قطعات الکترونیکی انها را تهیه کنید. مهمترین قطعه این مدار ای سی 555 می باشد که این ای سی در مدار بالا به صورت مولتی ویبراتور آستابل بسته شده است.

با اتصال تغذیه به مدار بالا خروجی ای سی 555 که همانطور که گفته شد بصورت مولتی ویبراتور آستابل بسته شده, شروع به تولید پالس می کند. فرکانس این پالس ها را می توان با تغییر پتانسیومتر VR1 تغییر داد. بنابراین با تغییر پتانسیومتر VR1 سرعت چشمک زدن LED ها را می توان تنظیم کرد.

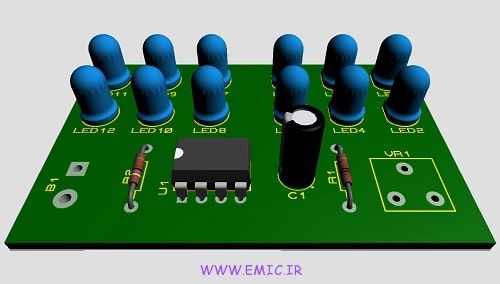

همانطور که مشاهده می کنید تغذیه مدار بالا 9 ولت است, که می توانید از یک باتری کتابی 9 ولت یا منبع تغذیه 9 ولت DC استفاده کنید. در صورتی که منبع تغذیه شما 12 ولت بود می توانید تعداد LED های هر دسته را از 6 به 8 عدد افزایش دهید(دو عدد LED دیگر با انها سری کنید), که در نتیجه تعداد کل LED ها به 16 عدد می رسد. توصیه می کنم برای زیباتر شدن چشمک زن از دو رنگ مختلف LED استفاده کنید, مثلا 6 عدد با رنگ قرمز و 6 عدد دیگر با رنگ سبز یا زرد یا غیره. در انتهای مطلب می توانید کلیپ تست عملی مدار را مشاهده کنید. یک PCB مناسب نیز برای مدار بالا طراحی شده که از انتهای مطلب قابل تهیه است.

P1-Dual-LED-flasher-with-speed-control-emic

قطعات مدار:

  • مقاومت   R1=1K اهم
  • مقاومت   R2=4.7K اهم
  • پتانسیومتر(تریمر)   VR1=50K اهم
  • خازن الکترولیت   C1=10uF/25V
  • ای سی   U1=NE555 به همراه سوکت
  • 12 عدد LED پنج میلیمتر (با دو رنگ مختلف)
  • ترمینال پیچی 2 پین برای اتصال تغذبه به مدار (B1)

کلیپ تست عملی مدار :



- دانلود PCB

فایل PCB طراحی شده برای مدار چشمک زن دوبل با کنترل سرعت را می توانید از طریق دکمه زیر پرداخت و دانلود کنید.

پرداخت و دانلود

» پس از پرداخت شما به صفحه دانلود هدایت می شوید و می توانید فایل مورد نظر خود را دانلود کنید. همچنین ایمیلی حاوی لینک دانلود به ایمیل شما ارسال خواهد شد.

  • فایل پروتئوس شامل: فایل های طراحی PCB مدار با نرم افزار پروتئوس, مناسب ساخت PCB به روش اتو به همراه راهنمای ساخت PCB
  • فایل آلتیوم شامل: فایل های طراحی PCB مدار با نرم افزار آلتیوم (ﭘﺮوﺗﻞ) آماده ارائه به شرکت های چاپ PCB

تضمین کیفیت PCB               طراحی یک لایه PCB              طراحی شده بر اساس قطعات موجود در بازار ایران





نظر یادتون نره…

12 دیدگاه‌ها

  1. سلام خسته نباشید
    مداری که در این وبسایت گذاشتین چند میلی امپر مصرف می کنه ؟
    من می خوام با ادابتور 12 ولت روشنش کنم باید مقاومت با چه مقداری بزارم سر راهش.

  2. سلام، من میخوام خروجی رو به ال ای دی ۱۲ ولت نیم امپر وصل کنم، آیا میتونم خروجی رو یه رله ۱۲ ولت بزارم و بعد به led وصل کنم؟ مشکلی برای رله پیش نمیاد؟
    – من میخوام بصورت تکی باشه ایا میتونم قسمت بالا رو خالی بزارم؟؟

    • سلام, از ترانزیستور در حالت سوئیچینگ استفاده کنید, رله مناسب نیست. از ترانزیستور که استفاده کنید خود به خود تبدیل به چشمک زن تکی میشود مگر اینکه بخواهید از دو ترانزیستور استفاده کنید تا دوبل باشه

    • سلام, بله میشه فقط دقت کنید که ماکزیمم جریان خروجی ای سی 555 اگر اشتباه نکنم 200 میلی امپر هست. پس جریان LED که استفاده می کنید از این مقدار بیشتر نباشه

  3. سلام خدمت شما
    من این مدار و روی پروجکت برد انجام دادم جواب گرفتم ولی وقتی اونو روی pcb که طراحی کردم انجام دادم نصفه ولی جواب نگرفتم و وقتی دستم رو میزارم قسمت لحیم شده ال ای دی ها و آی سی ، مدار روشن میشه ولی چشمک نمیزنه تازه یه برد دیگ هم طراحی کردم که اونم چشمک زن بود با ic555 و cd 4017 ولی دوباره دقیقا همین مشکل رو داشتم
    بنظر شما مشکل این مدارات چی هستش
    خیلی ممنون میشم کمکم کنید واقعا احتیاج دارم
