در این پست از سایت اِمیک, یک مدار بسیار کاربردی به نام ریموت کنترل RF با رله قرار داده شده است. در این مدار رله مانند یک سوئیچ یا کلید عمل می کند و هر وسیله ای که به ان متصل است را, به عنوان مثال وسایل خانه مانند پنکه, لامپ و… را به صورت بی سیم و از راه دور راه اندازی می کند.
مدار زیر در واقع یک گیرنده می باشد و برای فرستنده ان می توانید از هر نوع فرستنده FM استفاده کنید. در سایت مدارات فرستنده FM زیادی قبلا منتشر شده که می توانید از یکی از انها استفاده کنید. به عنوان مثال در صورتی که نیاز به یک مدار فرستنده FM ساده دارید می توانید از مدار “فرستنده FM بسیار کوچک” استفاده کنید, این مدار فرستنده تا فاصله چندین متر را به خوبی جواب می دهد. در صورتی که نیاز به برد بالاتر دارید می توانید از یک فرستنده FM با قدرت بالا مانند “مدار فرستنده FM پایدار با برد بالا” استفاده کنید. استفاده از میکروفن در فرستنده لازم نیست زیرا مدار فقط امواج رادیویی RF تولید شده از فرستنده را تشخیص می دهد. در ادامه می توانید شماتیک این مدار جالب و کاربردی را مشاهده کنید:
پس از ساخت هر دو مدار, یعنی مدار گیرنده بالا و مدار فرستنده, برای تنظیم انها به صورتی که در ادامه توضیح می دهم عمل کنید. مدار گیرنده و فرستنده را روشن کنید, فرستنده را 1 یا 2 متر از گیرنده دور کنید و سپس فرستنده را تنظیم کنید(خازن تریمر ان را به ارامی تغییر دهید) تا زمانی که رله در گیرنده سوئیچ (وصل) شود. پس از ان فاصله بین فرستنده و گیرنده را بیشتر کرده و خازنهای تریمر هر دو مدار را تنظیم کنید تا فرستنده و گیرنده باهم ارتباط برقرار کرده و رله وصل شود.
زمانی که LED1 روشن است, یعنی رله و وسیله متصل به ان قطع می باشند و زمانی که LED2 روشن است, یعنی که رله و وسیله متصل به ان وصل می باشند.

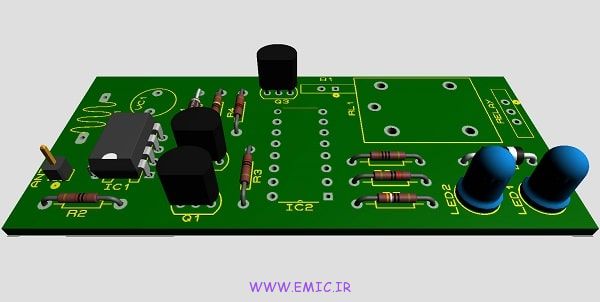

سلف L1 از 6 دور سیم لاکی به قطر 0.5 میلیمتر روی هسته هوا به قطر 5 میلیمتر تشکیل شده است. برای هر دو مدار فرستنده و گیرنده از انتن تلسکوپی به طول 90 سانتی متر استفاده کنید. همانطور که مشاهده می کنید تغذیه این مدار می تواند از 9 ولت تا 12 ولت DC باشد که می توانید از یک آداپتور یا یک باتری کتابی با کیفیت و جریان دهی مناسب استفاده کنید. یک PCB مناسب نیز برای مدار بالا طراحی شده که از انتهای مطلب قابل تهیه است.
لیست قطعات:
- مقاومت R1=1M اهم
- مقاومت R2,R3=1K اهم
- مقاومت R4=10K اهم
- مقاومت R5=100Ω اهم
- مقاومت R6=120Ω اهم
- مقاومت R7=390Ω اهم
- خازن تریمر 35 پیکو فاراد (VC1)
- دیود D1=1N34 یا مشابه
- دیود D2=1N4007
- ترانزیستور Q1,Q3=2N4401
- ترانزیستور Q2=2N4403
- ای سی IC1=CA3140 به همراه سوکت
- ای سی IC2=CD4017 به همراه سوکت
- ال ای دی 5 میلیمتر دو عدد (LED1,LED2)
- رله 12 ولت تک کنتاکت (RL1)
- سلف L1 و انتن طبق توضیحات بالا
