    مدار منبع تغذیه 15 ولت دوبل

    در این پست از سایت اِمیک, مدار منبع تغذیه دوبل 15 ولت رگوله شده قرار داده شده است. همانطور که می دانید منبع تغذیه های دوبل در خروجی خود دو ولتاژ مثبت و منفی را ایجاد می کنند. این مدار نیز در خروجی خود ولتاژ های 15V+ و 15V– را ایجاد می کند. مدار زیر بر اساس دو ای سی رگولاتور ولتاژ 7815 و 7915 طراحی شده است. ای سی 7815 یک رگولاتور مثبت و ای سی 7915 یک رگولاتور منفی می باشد. در ادامه شماتیک این مدار کاربردی را مشاهده می کنید:

    15V-regulated-dual-power-supply-emic

    عملکرد مدار بالا به این صورت است که ترانسفورماتور (TR1) ولتاژ 220 ولت برق شهری را به 18 ولت AC کاهش می دهد. ترانس استفاده شده در این مدار یک ترانس دوبل 18 ولت با جریان خروجی 1 امپر می باشد. البته ترانس 15 ولت نیز برای این مدار جواب می دهد, ولی دقت کنید که از ترانس با ولتاژ خروجی کمتر از 15 ولت استفاده نکنید چون مدار جواب نخواهد داد. ولتاژ خروجی ترانس توسط دیودهای D1 تا D4 یکسوسازی می شود و در نهایت توسط خازن های صافی C1 و C2 به ولتاژ DC تبدیل می شود. این ولتاژ DC به ای سی های رگولاتور 7815 و 7915 اعمال می شود تا در خروجی این ای سی ها ولتاژ 15 ولت دوبل رگوله شده را دریافت کنیم. دیگر خازن های استفاده شده در مدار, خازن های دکوپلینگ یا بای پس هستند که برای حذف نویز های ولتاژ خروجی و صاف تر کردن ان استفاده شده اند.

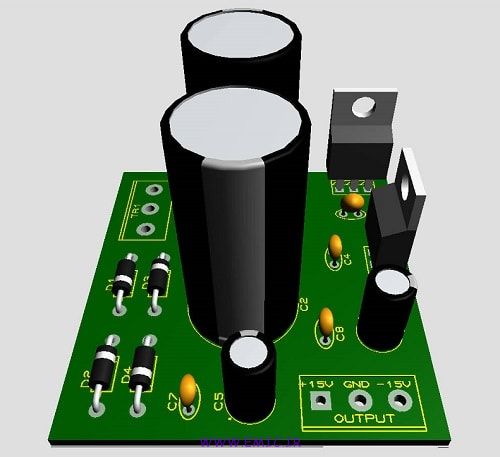

    توجه کنید که برای ای سی های رگولاتور 7815 و 7915 از هیت سینک مناسب استفاده کنید. البته اگر جریان زیادی نمی خواهید از مدار بکشید, هیت سینک لازم نیست. یک PCB مناسب نیز برای مدار بالا طراحی شده که از انتهای مطلب قابل تهیه است.

    P-15V-regulated-dual-power-supply-emic

    لیست قطعات:

    • خازن الکترولیت   C1,C2=2200uF/35V (ولتاژ خازن بیشتر از 35 ولت نیز می تواند باشد)
    • خازن الکترولیت   C5,C6=10uF/25V
    • خازن عدسی   C3,C4,C7,C8=10nF
    • دیود   D1,D2,D3,D4=1N4007
    • ای سی رگولاتور   U1=7815
    • ای سی رگولاتور   U2=7915
    • ترانس 220 به 18 ولت 1 آمپر دوبل (یا 220 به 15 ولت)



    - دانلود PCB

    فایل PCB طراحی شده برای مدار منبع تغذیه 15 ولت دوبل را می توانید از طریق دکمه زیر پرداخت و دانلود کنید.

    پرداخت و دانلود

    » پس از پرداخت شما به صفحه دانلود هدایت می شوید و می توانید فایل مورد نظر خود را دانلود کنید. همچنین ایمیلی حاوی لینک دانلود به ایمیل شما ارسال خواهد شد.

    • فایل پروتئوس شامل: فایل های طراحی PCB مدار با نرم افزار پروتئوس, مناسب ساخت PCB به روش اتو به همراه راهنمای ساخت PCB
    • فایل آلتیوم شامل: فایل های طراحی PCB مدار با نرم افزار آلتیوم (ﭘﺮوﺗﻞ) آماده ارائه به شرکت های چاپ PCB

    تضمین کیفیت PCB               طراحی یک لایه PCB              طراحی شده بر اساس قطعات موجود در بازار ایران
