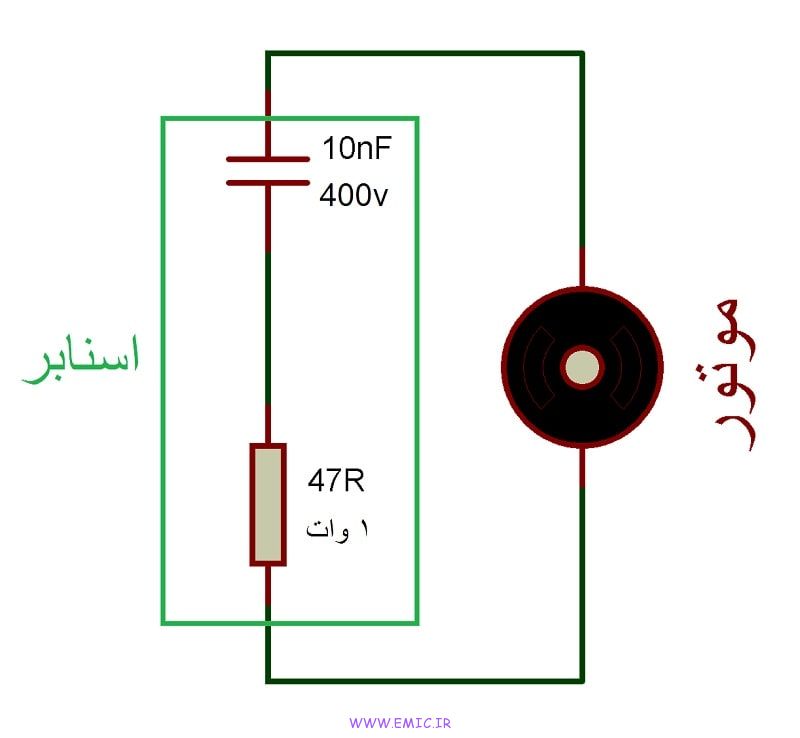

در این پست از سایت اِمیک, با مدار اسنابر اشنا می شویم و دلیل استفاده از ان را نیز بطور خلاصه توضیح خواهم داد. اسنابر از یک خازن سری با یک مقاوت تشکیل می شود که بصورت موازی با بارهای القایی مورد استفاده قرار می گیرد و نویزهای برگشتی به مدارهای کنترلی را خنثی می کند. در تصویر زیر یک اسناپر 220 ولت را مشاهده می کنید:
بارهای القایی مانند موتورها, فن ها, سلونوئید و… پس از قطع شدن ولتاژ پسماند قوی ایجاد می کنند که این ولتاژ می تواند از طریق رله به مدار کنترلی القا شده و باعث هنگ کردن و اسیب به مدار کنترلی شود. برای حل این مشکل ما یک مدار اسنابر را دو سر بار القایی, بصورت موازی متصل می کنیم تا ولتاژ پسماند را خنثی کند و برای مدار کنترل مشکلی پیش نیاید.
مدار اسنابر همانطور که گفته شد از یک خازن و مقاومت سری باهم تشکیل می شود. برای بارهای معمولی 220 ولت AC مانند موتورها, فن ها, شیر برقی و… می تواند با سری کردن یک خازن پلی استر 10 نانو فاراد 400 ولت و یک مقاومت 47 اهم 1 وات یک مدار اسنابر بسازید.
من اولین باری که با مدار اسنابر اشنا شدم چند سال پیش بود که در حال ساخت یک دستگاه جوجه کشی بودم و در هنگام ساخت متوجه یک مشکل شدم و ان این بود که با روشن و خاموش شدن موتوری که وظیفه چرخاندن تخم مرغ ها را داشت, میکروکنترلر هنگ می کرد و ریست می شد. همچنین روشن و خاموش شدن فن ها نیز عملکرد میکروکنترلر را دچار مشکل می کرد. پس از تحقیق متوجه شدم که باید دوسر موتور و فن ها و دیگر المانهایی که باعث مشکل در عملکرد میکروکنترلر می شوند از اسنابر استفاده کنم که بعد از قرار دادن اسنابر این مشکل کاملا حل شد. نکته ای که باید به ان توجه کنید این است که مدار اسنابر باید در نزدیک ترین فاصله ممکن به المان قرار داده شود. مثلا اگر می خواهید از اسنابر برای یک موتور استفاده کنید, ان را دقیقا دوسر موتور وصل کنید.
از اسنابر RC برای رله نیز استفاده می شود. به این صورت که یک اسنابر را با بوبین رله موازی می کنند تا در جریان های بالا, رله جرقه نزند و مشکلی برای ان پیش نیاید. البته برای رله های AC از اسنابر استفاده می شود و برای رله های DC یک دیود را با بوبین رله موازی می کنند.
نظر یادتون نره…
سلام دوستان عزیز
یک مشکل برای من پیش آماده
برای راه اندازی موتور(به فرض دو اسب) از یک رله استفاده میکنم
در زمانی خاموش شدن در پلاتین رله جرقه شدیدی زده میشود
برای حل این مشکل یک خازن موازی با پلاتین رله قرار دادم
ولی مشکل اینجاست که نول بصورت مستقیم به موتور میرسد
و فاز از طریق خازن به موتور میرسد
یعنی حتی در زمان خاموش بودن پمپ برق به سیم پیچ اعمال میگردد
درسته موتور راه اندازی نمیشه چون فاز بصورت ناچیز از خازن عبور میکند ولی به هر حال عبور کرده و به موتور میرسد
برای حل این مشکل چه پیشنهادی دارین؟
لطفا راهنمایی کنید
با سلام خدمت مهندس عزیز ، سئوالی که در ذهنم مطرح شد این است که ولتاژ مصرفی برای الکتروموتور با محاسبه تعداد دور و سایز سیم مسی محاسبه میشود ، آیا قرار دادن خازن و مقاومت در مسیر باعث تغییر توان لازم برای مصرف کننده نخواهد شد؟ به این دلیل عرض میکنم که زمان محاسبه سیم پیچی مقدار این مقاومت اعمال نمیشود.
قبلا از توجهتان و پاسخ تشکر میکنم
با سلام خدمت مهندس.بسیار عالی و از زحمات شما تشکر میکنم.با آرزوی موفقیت روز افزون
برای حل کردن این مشکل چرا از اپتوکوپلر استفاده نکردید؟
دادا من از اپتو هم استفاده کردم ولی بازم هنگ میکنه
برم اینا ازمایش کنم که از منم دردش با این دوا میشه
چون وقتی رله میچسبه و ول میکنه باوجود اپتو و فیلتر emi میکرو بعد ۲۰۰ ۳۰۰ بار خر میشه و قفل میکنه
دم نویسنده گرم سپاس فراوان
سلام
برای رفع نویز آمپیلی فایر کوچک هم میشه استفاده کرد؟
در کدام قسمت قرار بدم؟
