    مدار شارژر موبایل ساده با خروجی USB

    در این پست از سایت اِمیک, یک مدار بسیار کاربردی و کاملاً عملی به نام مدار شارژر موبایل ساده با خروجی USB قرار داده شده است. این مدار شارژر موبایل نقشه ساده ای دارد و ساخت آن بسیار راحت می باشد. مدار زیر بر اساس آی سی رگولاتور ولتاژ 7805 طراحی شده است. ورودی این مدار شارژر ولتاژ DC می باشد که می تواند از طریق باتری نیز تامین شود. در ادامه شماتیک این مدار کاربردی را مشاهده می کنید:

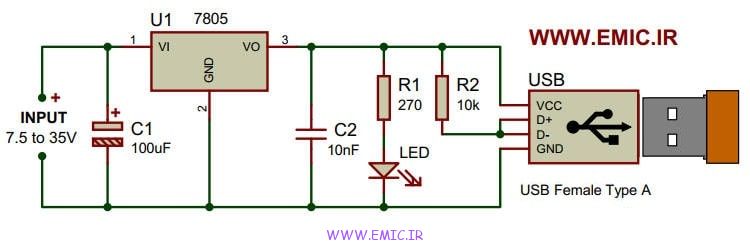

    شماتیک مدار ماژول شارژر با خروجی USB

    مدار بالا از قطعات بسیار معمولی و ارزان قیمتی تشکیل شده است که به راحتی می توانید این قطعات را از فروشگاه های قطعات الکترونیکی تهیه کنید.

    عملکرد مدار بالا به این صورت است که آی سی رگولاتور 7805 ولتاژ ورودی مدار را به 5 ولت DC کاهش می دهد. خروجی آی سی نیز به یک کانکتور USB مادگی تایپ A متصل شده است. در ورودی و خروجی آی سی از دو خازن C1 و C2 برای کاهش نویز و نوسان استفاده شده است. یک LED به خروجی آی سی متصل شده که با اعمال ولتاژ به ورودی مدار این LED روشن می شود. مقاومت سری با LED نیز برای کاهش جریان و جلوگیری از آسیب به LED می باشد.

    همانطور که مشاهده می کنید ولتاژ ورودی مدار شارژر بالا می تواند بین 7.5 تا 35 ولت DC باشد. می توانید ورودی را به باتری یا آداپتور DC در محدوده گفته شده متصل کنید. جریان خروجی مدار نیز برابر با حداکثر جریان خروجی آی سی رگولاتور 7805 می باشد که طبق دیتاشیت آن 1 آمپر می باشد.

    برای آی سی رگولاتور 7805 حتماً از یک هیت سینک استفاده کنید. یک PCB مناسب نیز برای مدار بالا طراحی شده که از انتهای مطلب قابل تهیه است.

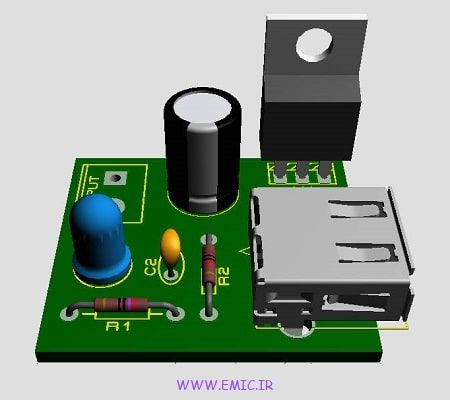

    مدار ماژول شارژر با خروجی USB

    لیست قطعات :

    • مقاومت   R1=270Ω اهم
    • مقاومت   R2=10K اهم
    • خازن الکترولیت   C1=100uF/50V
    • خازن عدسی   C2=10nF
    • آی سی رگولاتور   U1=7805 به همراه هیت سینک
    • ال ای دی 5 میلیمتر (LED)
    • کانکتور USB مادگی تایپ A برای خروجی مدار



    - دانلود PCB

    برای پرداخت و دانلود فایل PCB و فایل راهنمای ساخت مدار شارژر موبایل ساده با خروجی USB می توانید روی دکمه زیر کلیک کنید. این فایل شامل :

    • فایل های طراحی PCB مدار با نرم افزار پروتئوس
    • PCB مدار به صورت فایل PDF مناسب ساخت PCB به روش اتو و دیگر روش های مشابه
    • راهنمای ساخت PCB
    • آموزش ساخت PCB به روش اتو
    • و دیگر موارد لازم برای ساخت PCB

    » پس از پرداخت شما به صفحه دانلود هدایت می شوید و می توانید فایل مورد نظر خود را دانلود کنید. همچنین ایمیلی حاوی لینک دانلود به ایمیل شما ارسال خواهد شد.

    تضمین کیفیت PCB               طراحی یک لایه PCB              طراحی شده بر اساس قطعات موجود در بازار ایران
