در این پست از سایت اِمیک, مدار یک منبع تغذیه با ولتاژ خروجی 6 ولت ثابت و جریان خروجی حداکثر 5 امپر قرار داده شده است. این مدار با استفاده از ای سی رگولاتور 7806 طراحی شده است.
همانطور که می دانید جریان خروجی رگولاتور 7806 حدود 1 امپر است. البته نوع اصلی و اورجینال این رگولاتور دارای 1 امپر جریان خروجی است. نوع های غیر اصل و کپی که کیفیت پایینی دارند, جریان خروجی انها کمتر می باشد.
در زمانی که ما به جریان خروجی بیشتر از این میزان نیاز داشته باشیم, می توانیم به روش هایی جریان خروجی این رگولاتور را افزایش دهیم. مدار زیر یکی از این روش ها می باشد. ما در مدار زیر جریان خروجی این رگولاتور را تا حداکثر 5 امپر افزایش داده ایم.

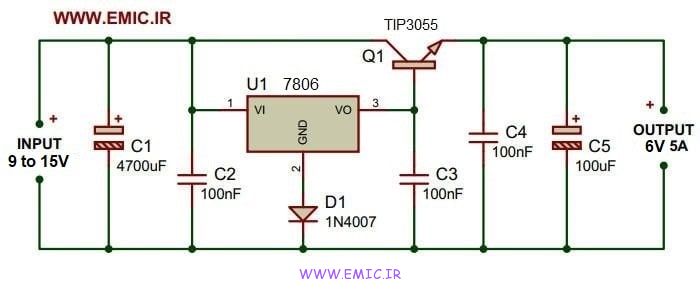

توضیحات مدار منبع تغذیه 6 ولت 5 آمپر با رگولاتور 7806 :
مدار بالا کاملا عملی و تست شده است, بنابراین با خیال راحت از عملکرد ان می توانید اقدام به ساخت مدار کنید. قطعات استفاده شده در این مدار نیز قطعاتی کاملا معمولی و ارزان قیمت هستند که به راحتی در اکثر فروشگاه های قطعات الکترونیکی پیدا می شوند.
ولتاژ ورودی مدار بالا می تواند از 9 تا 15 ولت DC باشد. البته مناسب ترین ولتاژ ورودی برای این مدار بین 9 تا 12 ولت است. این ولتاژ به ورودی رگولاتور 7806 اعمال می شود. در صورت اعمال ولتاژ بیشتر از 15 ولت به ورودی این مدار, ای سی 7806 و ترانزیستور بیش از اندازه داغ می شود. در نتیجه جریان خروجی مدار کاهش می یابد. همچنین در صورت داغ شدن خیلی زیاد, ممکن است این قطعات اسیب ببینند.
در مدار بالا ما با اضافه کردن یک ترانزیستور TIP3055 به ای سی رگولاتور 7806, جریان خروجی ان را تا ماکزیمم 5 امپر افزایش داده ایم. توجه کنید که حتما برای رگولاتور 7806 و ترانزیستور TIP3055 از هیت سینک مناسب (برای ترانزیستور از هیت سینک بزرگ) استفاده کنید. همچنین در جریان های بالا که ترانزیستور TIP3055 خیلی داغ می شود لازم است که از یک فن خنک کننده نیز در کنار هیت سینک استفاده کنیم.
همانطور که در شماتیک بالا مشاهده می کنید, در این مدار از تعدادی خازن نیز برای حذف نویز و صاف کردن ولتاژ خروجی استفاده شده است.
توجه کنید که جریان خروجی مدار 5 امپر می باشد و جریان زیادی است. بنابراین حتما باید در طراحی PCB خطوطی که جریان زیادی از انها عبور می کند را عریض تر درنظر بگیرید تا در اثر عبور جریان ذوب نشوند. یک PCB مناسب نیز برای مدار بالا طراحی شده که از انتهای مطلب قابل تهیه است.

لیست قطعات مدار منبع تغذیه 6 ولت 5 آمپر با 7806 :
- خازن الکترولیت C1=4700uF/25V (ولتاژ خازن بیشتر از 25 ولت نیز می تواند باشد)
- خازن عدسی C2,C3,C4=100nF
- خازن الکترولیت C5=100uF/16V
- دیود D1=1N4007
- ترانزیستور Q1=TIP3055
- ای سی رگولاتور U1=7806
- دو عدد ترمینال پیچی 2 پین برای ورودی و خروجی مدار
برای پرداخت و دانلود فایل PCB و فایل راهنمای ساخت مدار منبع تغذیه 6 ولت 5 آمپر با رگولاتور 7806 می توانید روی دکمه زیر کلیک کنید. این فایل شامل :
- فایل های طراحی PCB مدار با نرم افزار پروتئوس
- PCB مدار به صورت فایل PDF مناسب ساخت PCB به روش اتو و دیگر روش های مشابه
- راهنمای ساخت PCB
- آموزش ساخت PCB به روش اتو
- و دیگر موارد لازم برای ساخت PCB
» پس از پرداخت شما به صفحه دانلود هدایت می شوید و می توانید فایل مورد نظر خود را دانلود کنید. همچنین ایمیلی حاوی لینک دانلود به ایمیل شما ارسال خواهد شد.
✓ تضمین کیفیت PCB ✓ طراحی یک لایه PCB ✓ طراحی شده بر اساس قطعات موجود در بازار ایران
