مدار منبع تغذیه 3.3 ولت با ترانزیستور

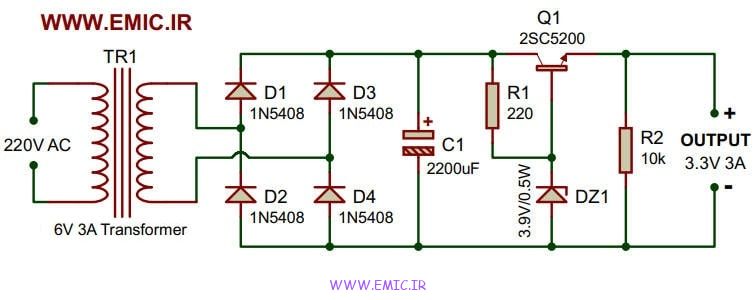

در این پست از سایت اِمیک, یک مدار بسیار ساده و کاربردی به نام مدار منبع تغذیه 3.3 ولت با ترانزیستور قرار داده شده است. پس از ساخت این منبع تغذیه می توانید از آن برای مدارات و پروژه های خود که نیاز به تغذیه 3.3 ولت DC دارند استفاده کنید. در ادامه در مورد این مدار کاربردی بیشتر توضیح خواهم داد. در زیر شماتیک مدار را مشاهده می کنید.

مدار بالا از قطعات کاملا معمولی و ارزان قیمتی تشکیل شده است. این قطعات را به راحتی می توانید از فروشگاه های قطعات الکترونیکی تهیه کنید.

عملکرد مدار بالا به این صورت است که ولتاژ 220 ولت برق شهری توسط ترانس کاهش داده می شود. این ولتاژ AC کاهش یافته توسط دیودهای یکسوساز D1 تا D4 یکسوسازی می شود و توسط خازن صافی C1 به ولتاژ DC تبدیل می شود. در ادامه این ولتاژ DC به کلکتور ترانزیستور اعمال می شود. دیود زنر (DZ1) به همراه مقاومت R1 یک ولتاژ 3.9 ولت روی بیس ترانزیستور ایجاد می کنند. در نهایت روی امیتر ترانزیستور یک ولتاژ 3.3 ولت ایجاد می شود و به خروجی مدار اعمال می شود.

بنابراین در خروجی مدار بالا یک ولتاژ 3.3 ولت رگوله شده دریافت خواهید کرد. جریان خروجی مدار بالا نیز می تواند تا 3 آمپر باشد. برای ورودی این مدار منبع تغذیه نیز از یک ترانس 6 ولت تک با جریان حداکثر 3 آمپر استفاده کنید.

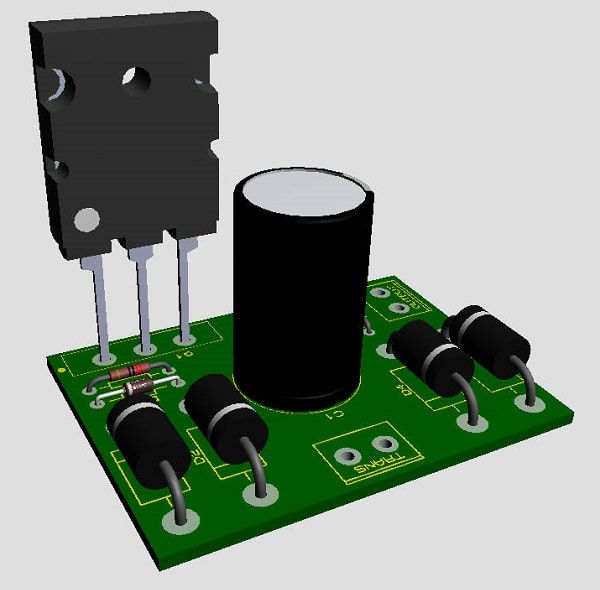

توجه کنید که حتما برای ترانزیستور 2SC5200 از هیت سینک مناسب استفاده کنید تا هنگام جریان کشی از آن بخصوص در جریان های بالا به دلیل داغ شدن بیش از اندازه آسیب نبیند. یک PCB مناسب نیز برای مدار بالا طراحی شده که از انتهای مطلب قابل تهیه است.

لیست قطعات:

• مقاومت   R1=220Ω اهم
• مقاومت   R2=10K اهم
• خازن الکترولیت   C1=2200uF/25V
• دیود   D1,D2,D3,D4=1N5408
• دیود زنر 3.9 ولت 0.5 وات (DZ1)
• ترانزیستور   Q1=2SC5200 به همراه هیت سینک مناسب
• ترانس 220 به 6 ولت تک با جریان 3 آمپر (TR1)

نظر یادتون نره…
