مدار ارگ 7 کلید با آی سی NE555

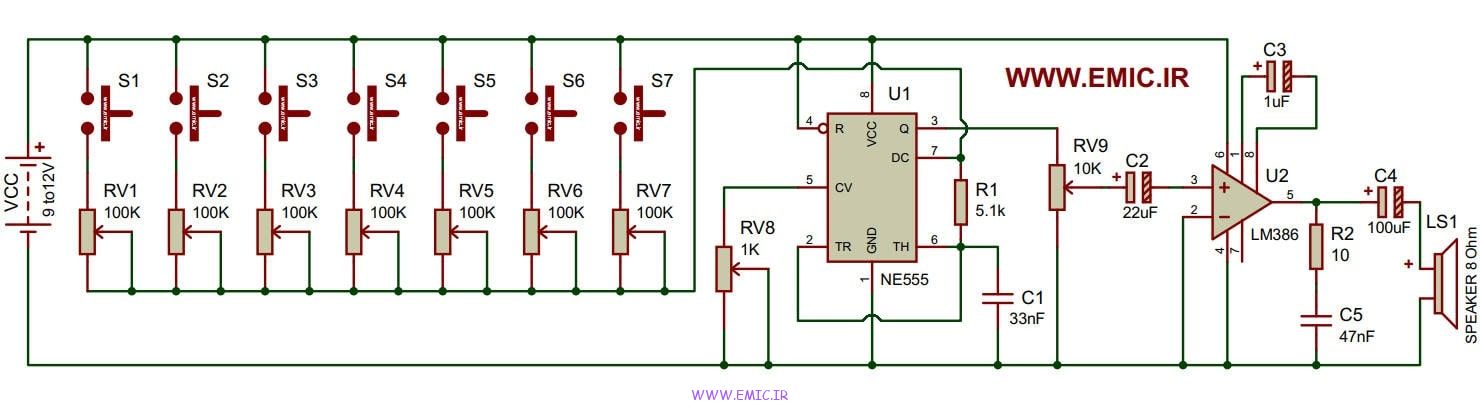

در این پست از سایت اِمیک, یک مدار بسیار ساده و کاربردی به نام مدار ارگ 7 کلید با آی سی NE555 قرار داده شده است. همانطور که از نام این مدار مشخص است این مدار یک ارگ یا پیانو می باشد که دارای 7 کلید است. هر کلید می تواند یک صدا یا نت متفاوت ایجاد کند. این مدار با استفاده از آی سی معروف و پرکاربرد NE555 طراحی شده است. در ادامه در مورد این مدار جالب بیشتر توضیح خواهم داد. در زیر شماتیک مدار را مشاهده می کنید.

مدار بالا از قطعات کاملا معمولی و ارزان قیمتی تشکیل شده است. این قطعات را به راحتی می توانید از فروشگاه های قطعات الکترونیکی تهیه کنید.

همانطور که مشاهده می کنید این مدار از دو بخش تشکیل شده است. آی سی NE555 و قطعات اطراف آن که وظیفه تولید صداها یا نت ها را دارند و بخش دوم آی سی آپ امپ LM386 و قطعات اطراف آن که برای تقویت صداها و راه اندازی بلندگو می باشند. در این مدار با فشار دادن هر کدام از کلیدهای S1 تا S7 یک صدای متفاوت تولید می شود که در نتیجه مانند یک ارگ یا پیانو عمل می کند.

پس از ساخت مدار بالا به وسیله پتانسیومترهای RV1 تا RV7 می توانید فرکانس صدای تولیدی هر کدام از کلیدها را تغییر دهید. یعنی با چرخاندن جزئی هر کدام از پتانسیومترها می توانید مشخص کنید که با فشار دادن هر کلید چه صدایی تولید و در بلندگو پخش شود.

همچنین توسط پتانسیومتر RV8 می توانید تن صدای تولیدی همه ی کلیدها از S1 تا S7 را با هم تغییر دهید. برای خروجی مدار می توانید از یک بلندگو 8 اهم استفاده کنید.

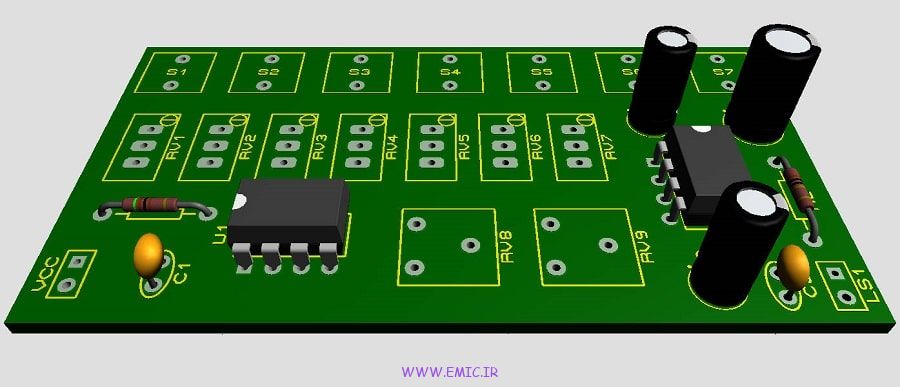

تغذیه مدار بالا می تواند از 9 تا 12 ولت DC باشد که می توانید از باتری یا آداپتور برای تغذیه مدار استفاده کنید. یک PCB مناسب نیز برای مدار بالا طراحی شده که از انتهای مطلب قابل تهیه است.

لیست قطعات:

• مقاومت   R1=5.1K اهم
• مقاومت   R2=10Ω اهم
• پتانسیومتر (مولتی ترن)   RV1,RV2,RV3,RV4,RV5,RV6,RV7=100K اهم
• پتانسیومتر (تریمر)   RV8=1K اهم
• پتانسیومتر (تریمر)   RV9=10K اهم
• خازن عدسی   C1=33nF
• خازن الکترولیت   C2=22uF/25V
• خازن الکترولیت   C3=1uF/25V
• خازن الکترولیت   C4=100uF/25V
• خازن عدسی   C5=47nF
• آی سی U1=NE555 به همراه سوکت
• آی سی U2=LM386 به همراه سوکت
• کلید فشاری (S1 تا S7)
• بلندگوی 8 اهم (LS1)
