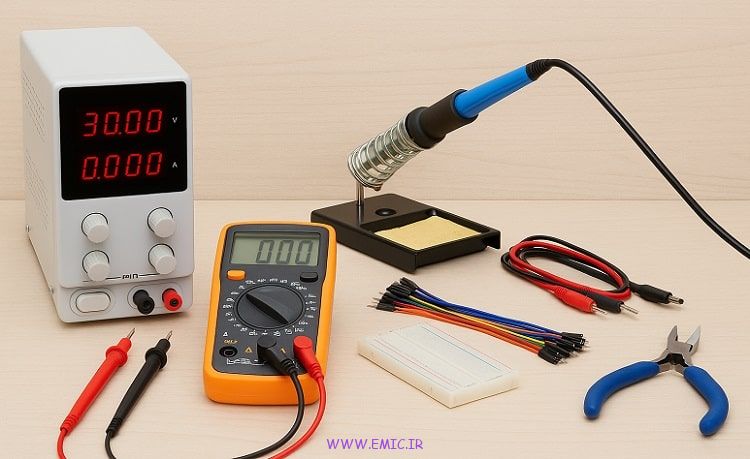

در این پست از سایت اِمیک, به معرفی ابزارهای ضروری برای راهاندازی یک میز کار حرفهای الکترونیک می پردازیم. اگر به دنیای جذاب الکترونیک علاقهمند شدهاید، احتمالاً با پروژههای ساده مانند روشن کردن LED یا کنترل موتور با آردوینو شروع کردهاید. اما برای اینکه بتوانید پروژههای پیچیدهتر و حرفهایتری انجام دهید، به یک میز کار مجهز و اصولی نیاز دارید. در این پست، به معرفی ابزارهایی میپردازیم که برای ساخت، تست، و عیبیابی مدارهای الکترونیکی ضروری هستند. در دنیای الکترونیک، هیچچیز بهاندازه داشتن یک میز کار منظم و مجهز نمیتواند در کیفیت پروژهها و سرعت یادگیری شما مؤثر باشد. چه یک دانشآموز یا دانشجوی علاقهمند باشید، چه یک مهندس باتجربه یا تولیدکننده پروژههای DIY، تجهیز میز کارتان به ابزارهای مناسب گامی ضروری برای پیشرفت در مسیر یادگیری الکترونیک است.
در این پست بهطور کامل با ابزارها و تجهیزات مورد نیاز برای راهاندازی یک میز کار حرفهای در حوزه الکترونیک آشنا میشوید. از ابزارهای پایهای تا تجهیزات تخصصی برای کار با مدارهای دیجیتال و آنالوگ آشنا خواهید شد.
بخش اول: تجهیزات اصلی و ضروری
1. منبع تغذیه قابل تنظیم
یکی از مهمترین دستگاههایی که باید در میز کار خود داشته باشید، یک منبع تغذیه با قابلیت تنظیم ولتاژ و جریان است. این دستگاه به شما اجازه میدهد تا مدار خود را با ولتاژ دقیق و ایمن تست کنید. مدلهای 0 تا 30 ولت با جریان خروجی 2 تا 5 آمپر، برای بیشتر پروژههای آموزشی و نیمهحرفهای کافی هستند. برخی منابع تغذیه دارای نمایشگر دیجیتال و خروجی چند کاناله نیز هستند.
2. مولتی متر دیجیتال
مولتیمتر وسیلهای چندکاره است که باید همیشه دمدستتان باشد. با استفاده از آن میتوانید ولتاژ، جریان، مقاومت، تست دیود، بوق اتصال (Continuity) و حتی ظرفیت خازن را اندازهگیری کنید. برای دقت بیشتر، سعی کنید مدلهایی را انتخاب کنید که دارای کالیبراسیون خودکار و صفحه نمایش بزرگ هستند.
3. هویه و تجهیزات لحیم کاری
برای مونتاژ و تعمیر مدارهای الکترونیکی، یک هویه معمولی 40 یا 60 وات یا هویه با قابلیت کنترل دما (ترجیحاً دیجیتال) بسیار کاربردی است. در کنار آن، وسایلی مانند قلع (سیم لحیم) با قطر مناسب، قلع کش برای حذف لحیم، پنس، خمیر فلاکس، و پایه نگهدارنده هویه نیز لازم هستند. اگر زیاد کار لحیمکاری انجام میدهید، استفاده از دستگاه هیتر یا هویه هوای گرم نیز میتواند بسیار مفید باشد، مخصوصاً برای قطعات SMD بسیار مورد نیاز است.
بخش دوم: ابزارهای طراحی و تست سریع
4. برد بورد (Breadboard)
برد بوردها بهترین ابزار برای تست سریع و بدون لحیمکاری مدارهای اولیه هستند. آنها به شما اجازه میدهند بهسرعت مدار را ببندید و در صورت نیاز تغییر دهید. برد بوردها در سایزهای مختلف عرضه میشوند که بسته به نیاز خود می توانید یک یا چند عدد تهیه کنید.
5. سیم های جامپر
برای استفاده بهینه از بردبورد، سیمهای جامپر با طولهای مختلف تهیه کنید. استفاده از رنگهای متفاوت برای سیمها باعث نظم بیشتر و عیبیابی راحتتر میشود. سیم های برد بوردی به صورت نری-نری، نری-مادگی، و مادگی-مادگی می باشند.
6. ابزارهای دستی و مکانیکی
میز کار بدون ابزارهای دستی کامل نمیشود. پیشنهاد میشود موارد زیر حتماً فراهم باشد:
- پیچگوشتیهای دقیق (چهارسو، دوسو، ستارهای)
- آچار آلن و آچار کوچک برای قطعات مکانیکی
- سیمچین، سیملختکن
- گیره نگهدارنده PCB
- سیم قلعکش و برس تمیزکاری
بخش سوم: تجهیزات پیشرفته تر (برای کاربران حرفهای تر)
7. اسیلوسکوپ
اگر در حال انجام پروژههای حرفهایتر هستید، اسیلوسکوپ بهترین وسیله برای مشاهده شکل موجها و تحلیل سیگنالهای آنالوگ یا دیجیتال است. مدلهای دیجیتال رومیزی یا حتی پرتابل USB انتخابهای خوبی برای شروع هستند.
8. آنالایزر منطقی (Logic Analyzer)
در کار با پروتکلهایی مانند I2C ،SPI ،UART، داشتن Logic Analyzer امکان بررسی بیت به بیت سیگنال را فراهم میکند و در دیباگ بسیار کمککننده است.
9. تستر قطعات (Component Tester)
این دستگاه کوچک میتواند مقاومت، خازن، سلف، دیود، ترانزیستور و MOSFET را شناسایی و اطلاعات دقیق آنها را نمایش دهد. تستر قطعات برای بررسی سلامت قطعات قبل از استفاده در مدار بسیار مفید است.
بخش چهارم: نکات تکمیلی برای بهینهسازی میز کار
10. نورپردازی مناسب
کار با قطعات ریز نیاز به نور متمرکز و روشن دارد. چراغهای LED بازویی یا چراغ مطالعه با نور سفید گزینههای خوبی هستند.
11. تهویه و ایمنی
لحیمکاری میتواند دود و بوهای مضر تولید کند. نصب یک فن مکنده کوچک یا فیلتر دود لحیم، برای حفظ سلامت در طولانیمدت ضروری است. همچنین، استفاده از دستبند آنتیاستاتیک هنگام کار با ICها توصیه میشود.
12. نظم دهنده ابزار و قطعات
جعبه ابزار پلاستیکی، کشوی قطعه بندی، لیبل گذاری قطعات، و نظم در سیمها باعث صرفه جویی در زمان و جلوگیری از اشتباهات در پروژه میشود.
نتیجهگیری: هر ابزار، یک گام به جلو
راهاندازی یک میز کار حرفهای برای الکترونیک، تنها یک خرید ساده نیست. بلکه یک سرمایهگذاری روی یادگیری، دقت، و خلاقیت شماست. با تهیه این ابزارهای ضروری، میتوانید پروژههای خود را دقیقتر اجرا کرده و در عیبیابی و توسعه مدارها موفقتر عمل کنید. اگر تجربه یا ابزاری دارید که به نظرتان مفید است، خوشحال میشویم آن را در بخش نظرات با دیگر علاقهمندان به اشتراک بگذارید.
