در این پست از سایت اِمیک, یک مدار ساده ولی بسیار کاربردی به نام مدار آمپلی فایر ساده با 3 ترانزیستور قرار داده شده است. همانطور که از نام مدار مشخص است این مدار یک آمپلی فایر یا تقویت کننده صوتی است که با استفاده از سه ترانزیستور طراحی شده است.

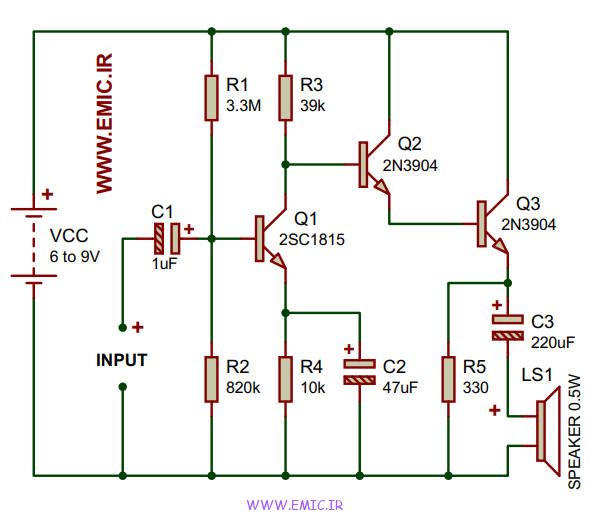

یک تقویت کننده (Amplifier) سیگنال های ضعیف را تقویت کرده و آنها را به سیگنال های قوی تری تبدیل میکند. این عمل تقویت سیگنال را می توان به روش های مختلفی انجام داد, چه با استفاده از آی سی های مختلف و چه با بهره گیری از ترانزیستورها این کار را انجام داد. همانطور که گفته شد در این مدار ما به وسیله ترانزیستور سیگنال را تقویت خواهیم کرد. در ادامه در مورد این مدار بیشتر توضیح خواهم داد. شماتیک این مدار کاربردی به صورت زیر است.
مدار بالا از قطعات کاملا معمولی و ارزان قیمتی تشکیل شده است. این قطعات را به راحتی می توانید از فروشگاه های قطعات الکترونیکی تهیه کنید.
در این مدار تقویت کننده ساده, هر سیگنال ورودی ابتدا باید از خازن C1 عبور کند. این خازن نقش فیلتر را دارد و تنها سیگنال صوتی را عبور داده و باقی مؤلفهها را حذف میکند. سیگنال ورودی پس از عبور از C1 به پایه ی ترانزیستور Q1 (پایه بیس) اعمال میشود. ترانزیستور Q1 به صورت امیتر مشترک (Common Emitter) بسته شده است.
پس از مقداری تقویت سیگنال توسط ترانزیستور Q1, این سیگنال تقویت شده از کلکتور Q1 خارج می شود. ولی این سیگنال هنوز به اندازه کافی قوی نیست. بنابراین این سیگنال توسط ترانزیستورهای Q2 و Q3 نیز دوباره تقویت می شود. ترانزیستورهای Q2 و Q3 به صورت یک زوج دارلینگتون (Darlington Pair) بسته شده اند. این پیکربندی شامل اتصال دو ترانزیستور با ویژگی های مشابه به یکدیگر است تا بهره جریان (Gain) بسیار بالاتری به دست آید.
در نهایت, سیگنال تقویت شده توسط Q2 و Q3 از طریق خازن C3 به بلندگو LS1 منتقل می شود تا صدای تقویت شده پخش شود.

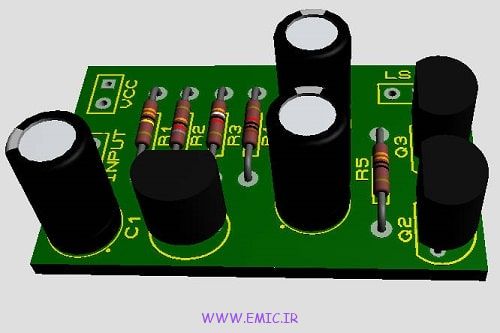

تغذیه مدار بالا می تواند از 6 تا 9 ولت DC باشد که می توانید از باتری یا آداپتور برای تغذیه مدار استفاده کنید. یک PCB مناسب نیز برای مدار بالا طراحی شده که از انتهای مطلب قابل تهیه است.
لیست قطعات :
- مقاومت R1=3.3M اهم
- مقاومت R2=820K اهم
- مقاومت R3=39K اهم
- مقاومت R4=10K اهم
- مقاومت R5=330Ω اهم
- خازن الکترولیت C1=1uF/16V
- خازن الکترولیت C2=47uF/16V
- خازن الکترولیت C3=220uF/16V
- ترانزیستور Q1=2SC1815
- ترانزیستور Q2,Q3=2N3904
- بلندگوی 8 اهم 0.5 وات (LS1)
برای پرداخت و دانلود فایل PCB و فایل راهنمای ساخت مدار آمپلی فایر ساده با 3 ترانزیستور می توانید روی دکمه زیر کلیک کنید. این فایل شامل :
- فایل های طراحی PCB مدار با نرم افزار پروتئوس
- PCB مدار به صورت فایل PDF مناسب ساخت PCB به روش اتو و دیگر روش های مشابه
- راهنمای ساخت PCB
- آموزش ساخت PCB به روش اتو
- و دیگر موارد لازم برای ساخت PCB
» پس از پرداخت شما به صفحه دانلود هدایت می شوید و می توانید فایل مورد نظر خود را دانلود کنید. همچنین ایمیلی حاوی لینک دانلود به ایمیل شما ارسال خواهد شد.
✓ تضمین کیفیت PCB ✓ طراحی یک لایه PCB ✓ طراحی شده بر اساس قطعات موجود در بازار ایران
