در این پست از سایت اِمیک, یک پست آموزشی با عنوان آشنایی با رگولاتور LM2576 و مقایسه آن با رگولاتورهای خطی قرار داده شده است. در دنیای الکترونیک، تأمین ولتاژ پایدار برای مدارات یکی از مهمترین بخشهای طراحی است. رگولاتورها ابزار اصلی ما برای رسیدن به این هدف هستند. اما ممکن است این سؤال پیش آید که: از رگولاتور خطی استفاده کنیم یا رگولاتور سوئیچینگ؟
در این پست با آیسی رگولاتور محبوب LM2576 آشنا میشویم و آن را با رگولاتورهای خطی پرکاربرد مثل سری 78XX و LM317 مقایسه میکنیم.
LM2576 چیست؟
LM2576 یک رگولاتور سوئیچینگ Step-Down (Buck Converter) است که میتواند ولتاژ ورودی بالاتر را به ولتاژ پایینتر با بازده بالا تبدیل کند.
برخلاف رگولاتورهای خطی که اضافه ولتاژ را به گرما تبدیل میکنند، LM2576 با روش کلیدزنی و ذخیره انرژی در سلف، اتلاف توان کمتری دارد.
ویژگیهای مهم LM2576
- ولتاژ ورودی: 7 تا 40 ولت (تا 60 ولت در مدل HV)
- ولتاژ خروجی: 3.3V، 5V، 12V، 15V یا نسخه قابل تنظیم (ADJ)
- جریان خروجی: تا 3 آمپر
- فرکانس سوئیچینگ: 52 کیلوهرتز (ثابت)
- بازدهی: معمولاً بالای 75٪
- محافظت داخلی: در برابر دمای بیش از حد و جریان کشی بیش از حد
مدلهای مختلف LM2576
آیسی LM2576 در نسخههای مختلف عرضه شده که انتخاب بین آنها خیلی ساده است:
- LM2576-3.3 → خروجی ثابت 3.3 ولت
- LM2576-5.0 → خروجی ثابت 5 ولت
- LM2576-12 → خروجی ثابت 12 ولت
- LM2576-15 → خروجی ثابت 15 ولت
- LM2576-ADJ (Adjustable) → خروجی قابل تنظیم از 1.23 ولت تا حدود 37 ولت (با استفاده از تقسیم مقاومتی)
این تنوع باعث می شود بدون نیاز به تنظیمات پیچیده، ولتاژ خروجی دلخواه را داشته باشید. برای کاربردهایی که به ولتاژ خاص نیاز دارند، نسخههای ثابت بسیار مناسب هستند و خیلی سریع و راحت می توان ولتاژ مورد نظر را تولید کرد. برای طراحیهای انعطافپذیرتر، مدل Adjustable بهترین گزینه است.

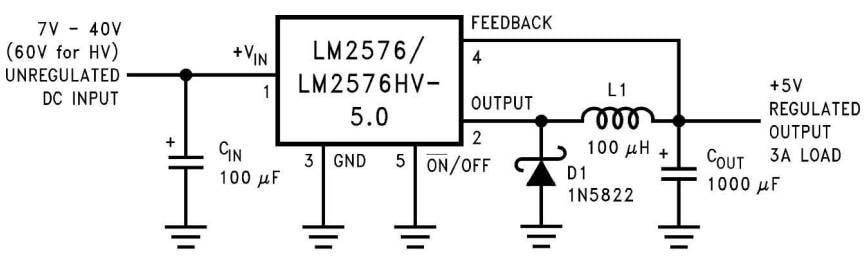

مدار نمونه با LM2576
یک مدار استاندارد با LM2576 معمولاً شامل این بخشهاست:
- ورودی DC (مثلاً 12 ولت از آداپتور یا باتری)
- سلف (معمولاً بین 100µH تا 330µH بسته به ولتاژ و جریان)
- دیود شاتکی با تحمل جریان بالا (مثل 1N5822)
- خازنهای ورودی و خروجی برای فیلتر و کاهش ریپل
- خود آیسی LM2576
این مدار میتواند ولتاژ ورودی بین 7 تا 40 ولت را به 5 ولت پایدار و 3 آمپر خروجی تبدیل کند.
نکات مهم در استفاده
- حتماً از دیود شاتکی مناسب استفاده کنید، چون نقش مهمی در عملکرد صحیح مدار دارد.
- مقدار سلف را طبق دیتاشیت انتخاب کنید تا راندمان و پایداری مدار خوب باشد.
- برای خنککاری در جریانهای بالا، استفاده از هیتسینک فراموش نشود.
- اگر نیاز به ولتاژ خاصی دارید، نسخه Adjustable گزینهی مناسبی است چون با یک مقاومت تقسیم ولتاژ میتوانید مقدار خروجی دلخواهتان را تنظیم کنید.
مقایسه LM2576 با رگولاتورهای خطی (78XX و LM317)
| ویژگی | LM2576 (سوئیچینگ) | 78XX (خطی) | LM317 (خطی قابل تنظیم) |
|---|---|---|---|
| نوع رگولاسیون | سوئیچینگ (Buck) | خطی | خطی |
| بازدهی | بالا (۷۵–۸۵٪) | پایین (۳۰–۶۰٪) | پایین (۳۰–۶۰٪) |
| اتلاف گرما | کم | زیاد | زیاد |
| جریان خروجی | تا 3 آمپر | حدود 1 آمپر (با هیتسینک) | 1.5 آمپر (با هیتسینک) |
| ولتاژ خروجی | ثابت یا قابل تنظیم (ADJ) | ثابت (۵V، ۱۲V…) | قابل تنظیم (۱.۲۵ تا ۳۷V) |
| قطعات جانبی | نیاز به سلف، دیود و خازن | تنها چند خازن | چند مقاومت و خازن |
| پیچیدگی مدار | متوسط | بسیار ساده | ساده |
| کاربرد | پروژههای با جریان بالا و راندمان مهم | مدارات ساده با جریان کم | نیاز به ولتاژ تنظیمپذیر ولی جریان متوسط |
جمع بندی
- اگر سادگی مدار و هزینه کم برایتان مهم است و جریان مصرفی پایین دارید، رگولاتورهای خطی مثل 78XX و LM317 گزینههای مناسبی هستند.
- اما اگر پروژهتان به جریان بالا و بازده انرژی خوب نیاز دارد (مثل تغذیه بردهای آردوینو، ماژولهای GSM/WiFi یا موتورهای کوچک)، LM2576 انتخابی بسیار بهصرفهتر و کارآمدتر است.
