در این پست از سایت اِمیک, یک پست آموزشی با عنوان نحوه صحیح استفاده از بردبورد و اشتباهات رایج قرار داده شده است. اگر تازه وارد دنیای الکترونیک شده باشید، یکی از اولین وسایلی که با آن آشنا میشوید بردبورد (Breadboard) است. وسیلهای ساده، ارزان و در عین حال فوقالعاده کاربردی برای تست و پیاده سازی مدارها و پروژه ها، بدون اینکه نیاز به لحیم کاری داشته باشید.
اما نکتهای که خیلی از تازه کارها (و حتی بعضی از حرفهای ها) کمتر به آن توجه میکنند، روش درست استفاده از بردبورد و اشتباهاتی است که ممکن است باعث جواب ندادن مدار، اتلاف وقت یا حتی سوختن قطعات بشود.
در این مطلب قصد دارم هم به نحوه صحیح کار با بردبورد بپردازم و هم رایجترین خطاهایی که معمولا در استفاده از آن اتفاق میافتد را باهم بررسی کنیم.
بردبورد چیست و چگونه کار می کند؟
بردبورد (Breadboard) ابزاری است که برای ساخت و تست مدارهای الکترونیکی به صورت موقت و بدون نیاز به لحیمکاری استفاده میشود. دلیل نامگذاری آن به «بردبورد» این است که در دهه های گذشته مهندسان مدارهای خود را روی تختهای چوبی برای برش نان یا Breadboard میبستند، و این نام از همان زمان باقی مانده است.

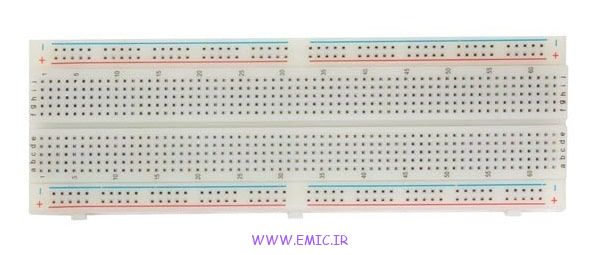

ساختار داخلی بردبورد
بردبورد از تعدادی ردیف و ستون سوراخ دار تشکیل شده است. در پشت این سوراخ ها نوارهای فلزی قرار دارند که باعث میشوند پایههای قطعاتی که در یک ردیف قرار میگیرند، به یکدیگر متصل شوند.
-
نوارهای وسطی (محل قرارگیری قطعات):
سوراخ های هر ردیف ۵ تایی به هم متصلاند. یعنی اگر پایه یک مقاومت را در سوراخ اول بگذارید و پایه یک سیم را در سوراخ سوم همان ردیف، این دو به هم وصل میشوند. -
نوارهای کناری (Power Rails):
این نوارها معمولاً با خطوط قرمز و آبی مشخص میشوند و برای اتصال مثبت (VCC) و زمین (GND) استفاده میشوند. البته توجه کنید که در بعضی مدلها این نوارها در وسط قطع شدهاند، پس باید با سیم جامپر آنها را به هم وصل کنید.
نحوه استفاده در عمل
وقتی میخواهید یک مدار ساده مثلاً با LED و مقاومت ببندید، کافی است:
- مقاومت را در یکی از ردیف های وسطی بگذارید.
- یک طرف آن را به پایه LED وصل کنید (با قرار دادن هر دو در یک ردیف).
- طرف دیگر LED را به خط زمین وصل کنید.
- انتهای دیگر مقاومت را به خط مثبت وصل کنید.
به این شکل شما بدون هیچگونه لحیم کاری، یک مدار کامل برای روشن کردن LED ساختهاید.
مزایای بردبورد
- سرعت بالا در تست مدارها (بدون نیاز به لحیمکاری)
- انعطاف پذیری برای تغییر دادن اتصالات
- امکان یادگیری برای مبتدی ها بدون نیاز به ابزار پیچیده
محدودیت های بردبورد
- برای مدارات با جریان و ولتاژ بالا مناسب نیست
- اتصالها به مرور شل میشوند
- برای کارهای دائمی طراحی نشده است، بیشتر برای تست و آزمایش است
روش های درست استفاده از بردبورد
- شناخت نوار تغذیه (Power Rails)
همیشه قبل از شروع، مطمئن شوید که نوارهای کناری بردبورد واقعاً به هم متصلاند. بعضی مدلها نوار مثبت و منفی را از وسط قطع کردهاند و شما باید آنها را با سیم جامپر به هم وصل کنید. همچنین بررسی کنید که نوار مثبت و منفی بردبورد به درستی به منبع تغذیه متصل باشند. اتصال برعکس میتواند باعث سوختن قطعات شود. - مرتب بودن سیم کشی
هرچه سیمهای جامپر و اتصالات کوتاهتر باشند، مدار تمیزتر خواهد بود و احتمال خطا کاهش پیدا میکند. سیمهای بلند علاوه بر شلوغی، نویز بیشتری نیز ایجاد میکنند. - رعایت رنگ بندی سیمها
استفاده از رنگ مشخص برای هر نوع اتصال بسیار مفید است. به عنوان مثال، سیم قرمز برای مثبت، سیم مشکی برای منفی و سایر رنگها برای سیگنالها. این کار در زمان عیب یابی مدار بسیار کمککننده خواهد بود. - قرار دادن صحیح قطعات در سوراخ ها
مطمئن شوید که پایههای قطعات کاملا در داخل سوراخ ها قرار گرفتهاند. اتصال ناقص باعث قطع و وصل شدن مدار میشود. - قرار دادن قطعات در جای درست
پایه های یک مقاومت یا آی سی را به اشتباه در یک ردیف قرار ندهید. اگر هر دو پایه در یک ردیف باشند، عملاً اتصال کوتاه (Short Circuit) ساختهاید! - استفاده از منبع تغذیه مناسب
ولتاژ و جریان زیاد، هم به بردبورد و هم به قطعات آسیب میزند. بسیاری از بردبوردها برای کار تا 5 ولت یا نهایتاً 12 ولت طراحی شدهاند. - کنترل اتصالات شل یا نامطمئن
بردبورد به مرور زمان خاصیت فنری خودش را از دست میدهد و ممکن است اتصالات لق شوند. اگر مدار درست کار نکرد، قبل از هر چیز چند بار سیمها و قطعات را فشار دهید تا مطمئن شوید خوب جا رفتهاند.
اشتباهات رایج در استفاده از بردبورد
- اشتباه در درک ردیف ها
بسیاری از افراد تصور میکنند تمام سوراخ های یک ستون به هم متصل هستند، در حالی که تنها گروههای پنج تایی در هر نیمه با یکدیگر ارتباط دارند. این اشتباه باعث میشود مدار به درستی کار نکند. - عدم توجه به قطع بودن نوار تغذیه
همانطور که گفتم، در خیلی از بردبوردها نوار مثبت و منفی در وسط قطع شده است. اگر این نکته را ندانید، ممکن است نصف مدار بدون تغذیه بماند. - استفاده طولانی مدت از بردبورد
بردبورد برای تست سریع طراحی شده است و استفاده دائمی از آن توصیه نمیشود. برای پروژههای حرفه ای یا صنعتی بهتر است مدار نهایی روی برد چاپی ساخته و لحیم کاری شود. - استفاده از قطعات با پایه های ضخیم
وارد کردن قطعاتی با پایه های ضخیم به بردبورد میتواند به نوارهای فلزی فنری داخلی آسیب بزند. پس از این اتفاق ممکن است آن سوراخ دیگر هیچگاه اتصال خوبی برقرار نکند. - محدودیت جریان در بردبورد
بردبورد برای تست مدارهای کم مصرف ساخته شده و تحمل جریان بالا را ندارد. استفاده از موتورهای بزرگ یا بار سنگین ممکن است به اتصالات آسیب بزند یا بردبورد را بسوزاند. برای چنین مدارهایی بهتر است از برد سوراخ دار یا PCB استفاده شود. - نداشتن نظم در سیم کشی
وقتی سیمها و قطعات بی نظم باشند، پیدا کردن یک اتصال اشتباه کار سختی میشود. همیشه مرتب کاری کنید، حتی اگر وقت بیشتری بگیرد.
چند نکته کاربردی برای حرفهای تر شدن
- اگر مدار شما شامل آی سی است، آن را در بخش میانی بردبورد قرار دهید تا پایهها در دو طرف جدا باشند.
- برای آی سی ها بهتر است از بردبوردهایی با کیفیت بالاتر استفاده کنید تا پایه ها آسیب نبینند.
- اگر مدار شما خوب کار نمیکند، اول اتصالات را دوباره چک کنید، و سریع به قطعات مشکوک نشوید.
- همیشه سعی کنید در کنار بردبورد یک مولتی متر داشته باشید تا ولتاژها و اتصالات را تست کنید.
- اگر مدار نهایی شد، بهتر است آن را به برد سوراخ دار یا PCB منتقل کنید.
جمع بندی
بردبورد ابزاری فوقالعاده برای آزمایش سریع مدارهای الکترونیکی است. اما تنها در صورتی بهترین عملکرد را خواهد داشت که روش استفاده صحیح از آن رعایت شود. اتصال درست منبع تغذیه، استفاده از سیمهای کوتاه، قرار دادن صحیح قطعات و توجه به ساختار داخلی بردبورد نکاتی هستند که هر فرد تازه کار یا حتی حرفهای باید به آن توجه کند.
فراموش نکنید: بردبورد جایگزین دائمی برد چاپی (PCB) نیست بلکه یک ابزار برای یادگیری و آزمایش سریع است.
