آشنایی با پروگرامر ST-Link V2

در این پست از سایت اِمیک, یک پست آموزشی با عنوان آشنایی با پروگرامر ST-Link V2 قرار داده شده است. در دنیای توسعه سیستم های تعبیه شده (Embedded System)، یکی از مهم‌ترین مراحل، پروگرام کردن میکروکنترلرها یا به عبارت دیگر آپلود برنامه به حافظه این تراشه ها است. برای این کار ابزارهای مختلفی وجود دارد که یکی از رایج ترین و حرفه‌ای ترین آن‌ها، پروگرامر ST-Link V2 است. در این پست، قصد داریم با این ابزار آشنا شویم و بررسی کنیم که چگونه می توان از آن برای پروگرام کردن و دیباگ میکروکنترلرهای STM32 استفاده کرد.

ST-Link V2 چیست؟

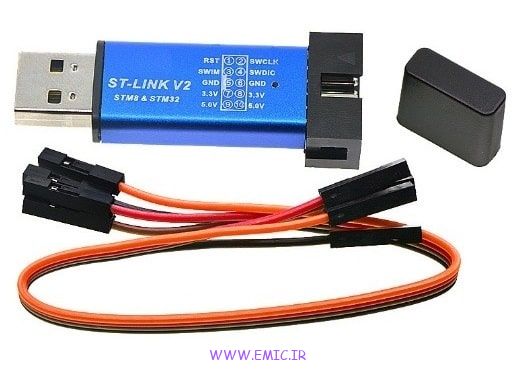

پروگرامر ST-Link V2 یک دستگاه USB است که توسط شرکت STMicroelectronics برای ارتباط با میکروکنترلرهای STM32 و STM8 طراحی شده است. این ابزار به توسعه دهندگان این امکان را می دهد که کدهای نوشته شده را به راحتی روی میکروکنترلرها آپلود کنند و همچنین به طور همزمان برنامه را دیباگ نمایند تا هرگونه خطا یا مشکل احتمالی شناسایی و برطرف شود.

پروگرامر ST-Link V2 از دو پروتکل ارتباطی اصلی یعنی SWD (Serial Wire Debug) و JTAG پشتیبانی می‌کند. در این میان، پروتکل SWD معمولاً برای پروژه های کوچک تر و برنامه ریزی سریع تر مناسب تر است و استفاده از آن راحت تر می باشد.

ویژگی ها و قابلیت های ST-Link V2

پروگرامر ST-Link V2 ویژگی های مختلفی دارد که آن را به ابزاری کاربردی و پرطرفدار برای توسعه دهندگان تبدیل کرده است. مهم‌ترین ویژگی های آن عبارتند از:

1. پشتیبانی از پروتکل های SWD و JTAG:
   این ابزار از دو پروتکل اصلی SWD و JTAG برای ارتباط با میکروکنترلر استفاده می‌کند. SWD معمولاً برای پروژه های کوچک‌تر و سریع‌تر مناسب‌تر است و در اکثر پروژه های STM32 از این پروتکل استفاده می‌شود.

2. سرعت بالای آپلود برنامه:
   ST-Link V2 قادر است برنامه ها را با سرعت بالا به حافظه میکروکنترلر منتقل کند. این ویژگی در پروژه‌های پیچیده و بزرگ، زمان توسعه را کاهش می‌دهد و کار را سریع‌تر می‌کند.

3. امکان دیباگ کردن برنامه:
   یکی از ویژگی های بارز ST-Link V2، امکان دیباگ کردن برنامه در حین اجرا است. شما می‌توانید از نقاط توقف (breakpoint) استفاده کرده و کد خود را گام به گام اجرا کنید تا مشکلات احتمالی را شناسایی و برطرف کنید.

4. امکان آپدیت فریم ور:
   با استفاده از نرم افزار ST-Link Utility، می‌توان فریم ور ST-Link V2 را به راحتی آپدیت کرد و از جدیدترین قابلیت ها بهره‌مند شد.

پایه های ST-Link V2 و نحوه اتصال به میکروکنترلر

پروگرامر ST-Link V2 از طریق یک کانکتور 10 یا 20 پین برای اتصال به میکروکنترلر استفاده می‌کند. در این قسمت، به بررسی پایه های اصلی ST-Link V2 و نحوه اتصال آن به میکروکنترلرها خواهیم پرداخت.

پایه های مهم ST-Link V2 عبارتند از:

• VCC: برای تغذیه میکروکنترلر استفاده می‌شود. این پایه معمولاً به پین VCC میکروکنترلر متصل می‌شود.
• GND: پایه زمین که به پین GND میکروکنترلر وصل می‌شود.
• SWDIO: پایه ارتباطی برای انتقال داده ها در پروتکل SWD.
• SWCLK: پایه کلاک در پروتکل SWD که برای همگام سازی ارتباط میان ST-Link V2 و میکروکنترلر استفاده می‌شود.
• NRST: پایه بازنشانی (Reset) میکروکنترلر, این پایه برای راه‌اندازی مجدد میکروکنترلر کاربرد دارد.
• TDI، TDO، TMS، TCK: این پایه ها برای استفاده از پروتکل JTAG هستند، که در پروژه های خاص کاربرد دارد.

در پروژه های معمول، استفاده از پروتکل SWD (که فقط از پایه های SWDIO و SWCLK استفاده می‌کند) معمولاً کافی است.

نحوه اتصال ST-Link V2 به میکروکنترلر STM32

برای استفاده از ST-Link V2، شما باید پایه های آن را به پین های متناظر در میکروکنترلر متصل کنید. برای برد STM32F103C8T6 (برد Blue Pill)، اتصال پایه ها به شکل زیر خواهد بود:

• پایه VCC در ST-Link V2 به پین VCC در برد STM32F103C8T6 متصل می‌شود.
• پایه GND در ST-Link V2 به پین GND در برد Blue Pill متصل می‌شود.
• پایه SWDIO در ST-Link V2 به پین SWDIO در برد Blue Pill متصل می‌شود.
• پایه SWCLK در ST-Link V2 به پین SWCLK در برد Blue Pill متصل می‌شود.
• پایه NRST در ST-Link V2 به پین RESET در برد Blue Pill متصل می‌شود.

با این اتصالات، می‌توانید به راحتی برنامه‌ریزی و دیباگ را با استفاده از پروتکل SWD انجام دهید.

چرا ST-Link V2 گزینه مناسبی برای STM32 است؟

چند دلیل عمده وجود دارد که باعث می شود ST-Link V2 گزینه ای عالی برای استفاده با میکروکنترلرهای STM32 باشد:

1. قیمت مناسب:
   ST-Link V2 با توجه به ویژگی های خود، قیمت مناسبی دارد و برای پروژه های کوچک و بزرگ به صرفه است.
2. سرعت و کارایی بالا:
   این ابزار به راحتی و با سرعت بالا برنامه ها را آپلود کرده و همچنین امکانات دیباگ قدرتمندی دارد.
3. سازگاری با STM32:
   ST-Link V2 به طور خاص برای کار با میکروکنترلرهای STM32 طراحی شده و از تمام قابلیت های این میکروکنترلرها به طور کامل پشتیبانی می‌کند.
4. سهولت استفاده:
   استفاده از ST-Link V2 بسیار ساده است و حتی کسانی که تجربه کمی در این زمینه دارند، می توانند به راحتی از آن استفاده کنند.

مراحل استفاده از ST-Link V2

برای استفاده از ST-Link V2 و آپلود برنامه روی میکروکنترلر، مراحل زیر را دنبال کنید:

1. اتصال ST-Link V2 به کامپیوتر:
   ST-Link V2 را از طریق USB به کامپیوتر متصل کنید و پس از نصب درایورها، ابزار آماده استفاده خواهد بود.
2. اتصال ST-Link V2 به میکروکنترلر:
   پایه های ST-Link V2 را به پین های مربوطه در میکروکنترلر وصل کنید (برای پروتکل SWD، پین های SWDIO و SWCLK کافی هستند).
3. نصب نرم افزارهای مورد نیاز:
   برای استفاده از ST-Link V2، نرم افزارهایی مانند ST-Link Utility یا Keil uVision را نصب کنید.
4. آپلود برنامه و دیباگ:
   پس از نوشتن کد در محیط های برنامه نویسی مانند STM32CubeIDE یا Keil uVision، می توانید برنامه را روی میکروکنترلر آپلود کنید و از امکانات دیباگ برای اشکال زدایی استفاده کنید.

جمع بندی

در نهایت، ST-Link V2 ابزاری ضروری برای هر کسی است که با میکروکنترلرهای STM32 کار می‌کند. این ابزار علاوه بر راحتی استفاده، امکان آپلود سریع برنامه ها و دیباگ گام به گام را فراهم می‌کند و به شما این امکان را می دهد که پروژه های خود را به طور حرفه‌ای و دقیق مدیریت کنید.

اگر با بردهایی مانند STM32F103C8T6 یا Blue Pill کار می کنید، ST-Link V2 می تواند انتخاب بسیار خوبی برای شما باشد.
