دیود TVS چیست و چرا در مدارات الکترونیکی استفاده می شود؟

در این پست از سایت اِمیک, یک پست آموزشی با عنوان دیود TVS چیست و چرا در مدارات الکترونیکی استفاده می شود؟ قرار داده شده است. در طراحی مدارات الکترونیکی، یکی از مهم‌ترین موضوعات، حفاظت از قطعات حساس در برابر نوسانات ناخواسته و ناگهانی ولتاژ است. امروزه با گسترش استفاده از میکروکنترلرها، آی‌سی‌های منطقی، رابط‌های پرسرعت و تجهیزات مخابراتی، حساسیت مدارها نسبت به تخلیه الکترواستاتیکی، نویزهای ضربه‌ای و پالس‌های ناگهانی بیشتر از گذشته شده است.

یکی از قطعات بسیار مهم و پرکاربرد برای مقابله با این شرایط، دیود TVS یا دیود سرکوبگر ولتاژ گذرا است. دیود TVS در بسیاری از تجهیزات الکترونیکی، صنعتی و مخابراتی به عنوان یک عنصر حفاظتی ضروری به کار می‌رود. در این پست به بررسی دیود TVS می‌پردازیم و نحوه عملکرد و دلایل استفاده از آن را به طور کامل بررسی می‌کنیم.

دیود TVS چیست؟

کلمه TVS مخفف عبارت Transient Voltage Suppressor به معنای «سرکوب‌گر ولتاژ گذرا» است. دیود TVS یک قطعه نیمه‌هادی حفاظتی است که به طور خاص برای محافظت از مدارهای الکترونیکی در برابر اضافه ولتاژهای گذرا (Transient Overvoltages) طراحی شده است.

ولتاژهای گذرا، پالس‌های ولتاژی با دامنه بسیار بالا و مدت زمان بسیار کوتاه (در حد میکروثانیه یا نانوثانیه) هستند که می‌توانند بر اثر عواملی مانند تخلیه الکترواستاتیک (ESD)، رعد و برق، یا سوئیچینگ بارهای القایی در مدار ایجاد شوند. دیود TVS با قرار گرفتن به صورت موازی با قطعه حساس، این انرژی مخرب را جذب و از مدار منحرف می‌کند.

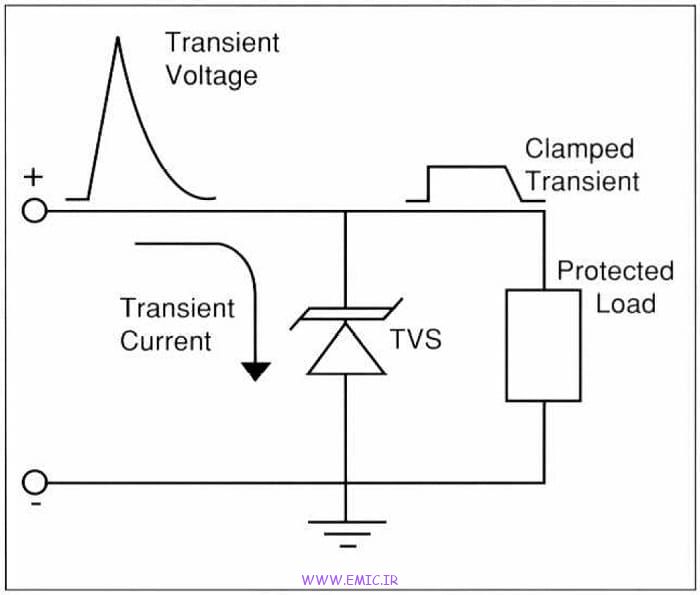

نحوه عملکرد دیود TVS

عملکرد دیود TVS بر اساس پدیده شکست بهمنی (Avalanche Breakdown) در پیوند P-N استوار است. در شرایط کار عادی مدار، دیود TVS در حالت بایاس معکوس (Reverse Bias) قرار دارد و امپدانس بسیار بالایی از خود نشان می‌دهد. در نتیجه، تأثیری بر عملکرد طبیعی مدار ندارد و تنها یک جریان نشتی بسیار ناچیز از آن عبور می‌کند.

اما زمانی که ولتاژ دو سر دیود از یک آستانه مشخص (ولتاژ شکست یا VBR​) فراتر رود، دیود در کسری از ثانیه (معمولاً در محدوده پیکو ثانیه) وارد ناحیه شکست بهمنی می‌شود. در این حالت، امپدانس دیود به شدت کاهش یافته و مسیر امپدانس پایینی، برای عبور جریان‌های بزرگ فراهم می‌کند. در نتیجه، ولتاژ اضافی در دو سر قطعه حساس در یک سطح ایمن که به آن ولتاژ کلمپ (Clamping Voltage یا VC​) می‌گویند، محدود (Clamp) می‌شود. پس از رفع شدن ولتاژ گذرا، دیود مجدداً به حالت امپدانس بالای خود بازمی‌گردد.

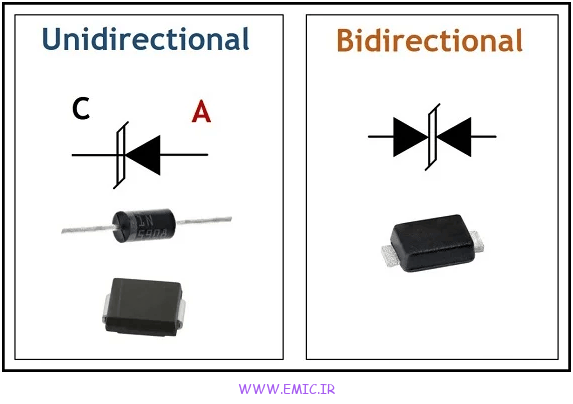

انواع دیودهای TVS

دیودهای TVS از نظر ساختار مداری به دو دسته اصلی تقسیم می‌شوند:

1. دیود TVS یک طرفه (Unidirectional):

   این نوع دیودها برای محافظت از مدارهای DC طراحی شده‌اند. عملکرد آن‌ها در یک جهت شبیه به دیود زنر است (در ناحیه شکست بهمنی کار می‌کنند) و در جهت دیگر مانند یک دیود یکسوکننده معمولی عمل می‌کنند.

2. دیود TVS دو طرفه (Bidirectional):

   این دیودها از دو دیود که به صورت سری و با پلاریته مخالف به هم متصل شده‌ هستند، تشکیل شده‌اند. دیودهای دوطرفه برای محافظت از مدارهای AC و همچنین خطوط دیتا (مانند RS485، CAN Bus و USB) که سیگنال در آن‌ها دارای هر دو پلاریته مثبت و منفی است، استفاده می‌شوند.

پارامترهای مهم در انتخاب دیود TVS

برای انتخاب یک دیود TVS مناسب، باید به پارامترهای استخراج شده از دیتاشیت (Datasheet) که مهم ترین آنها در زیر توضیح داده شده است، توجه ویژه‌ای داشته باشید:

• ولتاژ کارکرد معکوس (VRWM​ – Reverse Stand-Off Voltage):

حداکثر ولتاژ کاری طبیعی مدار است که دیود در آن حالت خاموش است و امپدانس بالایی دارد. ولتاژ مدار نباید در حالت عادی از VRWM​ بیشتر شود.

• ولتاژ شکست (VBR​ – Breakdown Voltage):

  ولتاژی است که در آن دیود شروع به هدایت کرده و وارد ناحیه شکست بهمنی می‌شود. در این نقطه، دیود شروع به محافظت از مدار می‌کند.

• ولتاژ کلمپ (VC​ – Clamping Voltage):

  حداکثر ولتاژی است که دیود هنگام عبور جریان پالس پیک (IPP​) اجازه می‌دهد به مدار برسد. برای جلوگیری از سوختن قطعات حساس (مثل میکروکنترلر)، این ولتاژ عبوری باید حتماً کمتر از سقف تحمل آن قطعه باشد.

• جریان پالس پیک (IPP​ – Peak Pulse Current):

  حداکثر جریان گذرایی است که دیود می‌تواند بدون آسیب دیدن از خود عبور دهد.

دلیل استفاده از دیود TVS در مدارات الکترونیکی

استفاده از دیودهای TVS در طراحی‌های صنعتی و استانداردهای امروزی تقریباً یک الزام است. دلایل اصلی استفاده از این قطعه عبارتند از:

1. سرعت پاسخ گویی بسیار بالا: در مقایسه با سایر قطعات حفاظتی مانند وریستورها (MOV)، دیودهای TVS دارای سرعت پاسخ گویی فوق‌العاده بالایی (پیکوثانیه تا نانوثانیه) هستند که آن‌ها را برای دفع پالس‌های سریع ایده‌آل می‌سازد.
2. محافظت در برابر تخلیه الکترواستاتیک (ESD): بدن انسان و محیط اطراف می‌توانند ولتاژهای استاتیک تا چندین کیلوولت ایجاد کنند. لمس پایه‌های ارتباطی توسط کاربر می‌تواند به راحتی پردازنده‌ها را از بین ببرد. دیودهای TVS بهترین راهکار برای مقابله با ESD هستند.
3. حفاظت در برابر پدیده‌های القایی (Inductive Load Switching): قطع و وصل کردن رله‌ها، موتورها و سلونوئیدها باعث ایجاد پالس‌های ولتاژ معکوس مخرب (Back EMF) می‌شود که دیود TVS به خوبی این پالس های مخرب را حذف میکنند.
4. عدم افت کیفیت با گذشت زمان: برخلاف وریستورها (Varistors) که پس از هر بار دفع ولتاژ گذرا دچار استهلاک می‌شوند، دیودهای TVS در صورتی که در محدوده توان مجاز خود کار کنند، عمر مفیدی برابر با سایر نیمه هادی‌های مدار دارند.

تفاوت دیود TVS و دیود زنر

اگرچه عملکرد دیود TVS شباهت زیادی به دیود زنر دارد، اما این دو قطعه برای اهداف کاملاً متفاوتی ساخته شده‌اند. دیود زنر با هدف تثبیت ولتاژ (Voltage Regulation) به صورت پیوسته و مداوم به کار می‌رود و ظرفیت تحمل جریان‌های هجومی شدید در کسری از ثانیه را ندارد. در مقابل، دیود TVS دارای مساحت پیوند (Junction Area) بسیار بزرگ‌تری است. این ویژگی ساختاری به آن اجازه می‌دهد تا انرژی حرارتی ناشی از پالس‌های جریانی عظیم و ناگهانی را بدون هیچگونه آسیب دیدگی دفع کند.

کاربردها و نحوه قرارگیری دیود TVS در مدار

اصل کلی: دیود TVS برای حفاظت از قطعات، همیشه به صورت موازی با قطعه یا خطی که قرار است محافظت شود، در مدار قرار می‌گیرد. در حالت عادی، این دیود امپدانس بسیار بالایی دارد و تاثیری روی مدار نمی‌گذارد، اما به محض ورود یک پالس ولتاژ بالا، وارد عمل شده و انرژی اضافی را به سمت زمین (GND) هدایت می‌کند. در ادامه برخی از کاربردهای مهم دیود TVS و نحوه قرارگیری دیود TVS در آن‌ها را بررسی می‌کنیم.

۱. خطوط تغذیه DC

• کاربرد: محافظت از مدار و میکروکنترلر در برابر نوسانات ناگهانی ولتاژ تغذیه و شوک‌های ناشی از اتصال منابع تغذیه
• نوع دیود مناسب: یک‌طرفه (Unidirectional)
• نحوه قرارگیری: دیود به صورت موازی با ورودی تغذیه قرار می‌گیرد. پایه کاتد به خط مثبت تغذیه (VCC) و پایه آند به خط زمین (GND) متصل می‌شود.

۲. درگاه‌های ارتباطی سریع (مانند پورت USB)

• کاربرد: محافظت از خطوط دیتا در برابر تخلیه الکترواستاتیک (ESD) ناشی از تماس دست کاربر هنگام اتصال کابل
• نوع دیود مناسب: دوطرفه (Bidirectional) یا آرایه‌های دیودی با ظرفیت خازنی بسیار پایین (Low Capacitance) تا روی سرعت انتقال دیتا تاثیر منفی نگذارند.
• نحوه قرارگیری: دیودها به صورت موازی بین خطوط سیگنال (مانند $+$ و $-$) و زمین (GND) قرار می‌گیرند.

۳. شبکه‌های ارتباطی صنعتی (مانند RS485 و $CANBus$)

• کاربرد: محافظت از آی سی های فرستنده/گیرنده (Transceiver) در محیط های صنعتی با نویز زیاد و فواصل طولانی کابل کشی
• نوع دیود مناسب: دوطرفه (Bidirectional)
• نحوه قرارگیری: دیودهای TVS دوطرفه به صورت موازی بین هر یک از خطوط سیگنال (مثلاً $A$ و $B$ در RS485) با زمین (GND)، و گاهی یک دیود نیز مستقیماً بین خود دو خط سیگنال قرار می‌گیرد تا اختلاف ولتاژ بین خطوط را محدود کند.

۴. درایو بارهای القایی (موتورهای الکتریکی، رله‌ها و سلونوئیدها)

• کاربرد (دلیل نیاز): بارهای سلفی (القایی) به دلیل ماهیت ذخیره انرژی در میدان مغناطیسی، در لحظه قطع ناگهانی جریان، یک ولتاژ معکوس و بسیار شدید تولید می‌کنند که به آن نیروی محرکه الکتریکی برگشتی (Back EMF) می‌گویند. این پالس‌های ولتاژ بالا می‌توانند به راحتی باعث شکست و سوختن ترانزیستورهای درایور (مانند ماسفت‌ها) شوند و با ایجاد نویزهای شدید در خطوط تغذیه، عملکرد میکروکنترلر را مختل کرده یا باعث ریست شدن آن شوند. دیود TVS انرژی مخرب این پالس‌ها را به سرعت جذب و دفع می‌کند.
• نوع دیود مناسب: برای بارهای DC (مانند بوبین یک رله ساده)، از دیود یک‌طرفه استفاده می‌شود. اما برای بارهای AC و یا موتورهای DC که توسط درایورهای پل-اچ (H−Bridge) در هر دو جهت کنترل می‌شوند، باید از نوع دوطرفه استفاده کرد.
• نحوه قرارگیری در مدار:

1. روش اول (موازی با بار القایی): برای بارهای DC، دیود TVS دقیقاً موازی با دو سر بار (مانند بوبین رله) قرار می‌گیرد. پایه کاتد به خط تغذیه مثبت و پایه آند به سمت ترانزیستور (سوییچ) متصل می‌شود. در این حالت، دیود TVS مانند یک دیود هرزگرد ($FlybackDiode$) فوق سریع عمل کرده و پالس جریان ایجاد شده در اثر فروپاشی میدان مغناطیسی را به صورت ایمن تخلیه می‌کند.
2. روش دوم (موازی با ترانزیستور درایور): دیود TVS موازی با قطعه سوییچ کننده بسته می‌شود. مثلاً در درایو با ماسفت، بین پایه‌های درین (Drain) و سورس ($/GND$) قرار می‌گیرد. در این روش، ولتاژ کلمپ (VC​) دیود تضمین می‌کند که ولتاژ قرار گرفته بر روی ترانزیستور، تحت هیچ شرایطی از آستانه تحمل آن بیشتر نشود.

دیود TVS با سرعت پاسخ بسیار بالا و توانایی دفع ولتاژهای گذرا، محافظی مطمئن برای مدارهای حساس الکترونیکی است. استفاده صحیح از آن عمر و پایداری تجهیزات را در برابر شوک‌های ولتاژی ناگهانی تضمین می‌کند.
