مدار آمپلی فایر قدرت استریو 38 وات

11

در این پست از سایت اِمیک مدار یک تقویت کننده قدرت استریو با استفاده از ای سی TDA7379 قرار داده شده است که دارای توان 38*2 وات می باشد. این امپلی فایر دارای کیفیت و قدرت خوبی می باشد و می توانید با قیمت نسبتاً کمی ان را بسازید. همچنین مدار داری قسمت تغذیه هم می باشد که فقط کافی است یک ترانس به ان متصل کنید.

Circuit-stereo-power-amplifier-TDA7379

همانطور که گفته شد این مدار بر اساس ای سی TDA7379 ساخته شده و مدار دارای قطعات کمی می باشد و به راحتی می توانید ان را بسازید و برای کاربردهای مختلفی از ان استفاده کنید. این مدار دارای منبع تغذیه سر خود است که ولتاژ ان می تواند از 8 تا 20 ولت dc باشد بنابراین ترانسی که برای این مدار انتخاب می کنید باید ولتاژ خروجی ان از 6 تا 15 ولت باشد. در صورتی که می خواهید توان مدار امپلی فایر حداکثر مقدار خود, یعنی 38 وات (با بار 4 اهم) باشد باید از ترانس 15 ولت استفاده کنید. ای سی TDA7379 در مقابل اتصال کوتاه و حرارت بالا ایمن است. همچنین می توان بجای ای سی TDA7379 از ای سی های TDA7375 و TDA7377 نیز برای این مدار و سایر مدارهای تقویت کننده استفاده کرد به شرطی که محدوده ولتاژ برای هر یک از ای سی ها بررسی شود, برای این منظور می توانید دیتاشیت ای سی ها را مطالعه کنید.

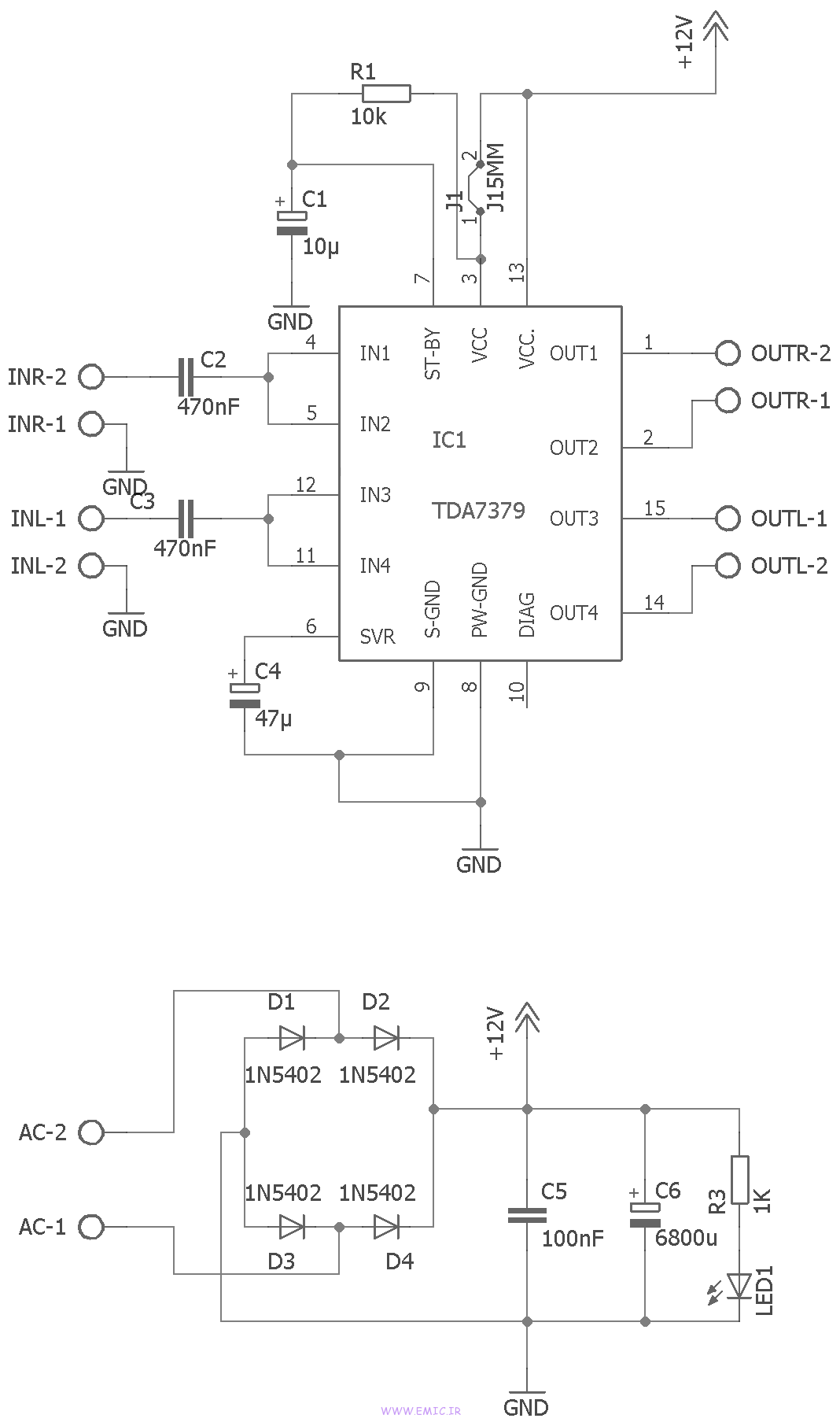

شماتیک مدار آمپلی فایر قدرت استریو 38 وات :

Circuit-stereo-power-amplifier-TDA7379

شماتیک این مدار را در بالا مشاهده می کنید, قسمت پایین ان تغذیه مدار است که از 4 دیود یکسوساز 1N5402 و دو خازن صافی C5 و C6 تشکیل شده است. زمانی که جریان در مدار برقرار شد LED1 روشن می شود (در صورتی که نیازی به LED ندارید می تونید LED1 و مقاومت R1 را استفاده نکنید) همچنین می تونید بجای دیود 1N5402 از دیودهای مشابه مانند 1N4007 استفاده کنید.

از انجایی که این امپلی فایر استریو است بنابراین دارای دو ورودی و دو خروجی صوتی چپ و راست می باشد که ورودی صوتی چپ ما با INL-1 و INL-2 مشخص شده و ورودی صوتی راست با INR-1 و INR-2 مشخص شده است. همچنین خروجی استریو چپ با OUTL-1 و OUTL-2 مشخص شده و خروجی استریو راست با OUTR-1 و OUTR-2 مشخص شده است. یک PCB مناسب نیز با ابعاد 6.5cm در 3cm برای مدار بالا طراحی شده که از انتهای مطلب قابل تهیه است.



لیست قطعات :

  • مقاومت   R1=10K اهم
  • مقاومت   R3=1K اهم
  • خازن الکترولیت C1=10µF/25V
  • خازن پلی استر C2,C3=470nF
  • خازن الکترولیت C4=47µF/25V
  • خازن پلی استر یا سرامیکی C5=100nF
  • خازن الکترولیت C6=6800uF/25V
  • دیود  D1, D2, D3, D4=1N5402 یا مشابه
  • ای سی IC1=TDA7379
  • ال ای دی 5 میلیمتر
  • یک جامپر 12mm یا یک تکه سیم برای J1
  • پنج عدد ترمینال پیچی ۲ پین برای ورودی ها و خروجی های صوتی و اتصال ترانسفورماتور
  • ترانسفورماتور 12 ولت 4 امپر (البته مدار با ترانس 6 تا 15 ولت هم جواب می دهد)

نکته : برای ای سی TDA7379 حتما از هیت سینک مناسب استفاده شود



- دانلود PCB

برای پرداخت و دانلود فایل PCB و فایل راهنمای ساخت مدار آمپلی فایر قدرت استریو 38 وات می توانید روی دکمه زیر کلیک کنید. این فایل شامل :

  • PCB مدار به صورت فایل PDF مناسب ساخت PCB به روش اتو و دیگر روش های مشابه
  • راهنمای ساخت PCB
  • آموزش ساخت PCB به روش اتو
  • و دیگر موارد لازم برای ساخت PCB

» پس از پرداخت شما به صفحه دانلود هدایت می شوید و می توانید فایل مورد نظر خود را دانلود کنید. همچنین ایمیلی حاوی لینک دانلود به ایمیل شما ارسال خواهد شد.
