مدار ماژول سنسور صدای میکروفون

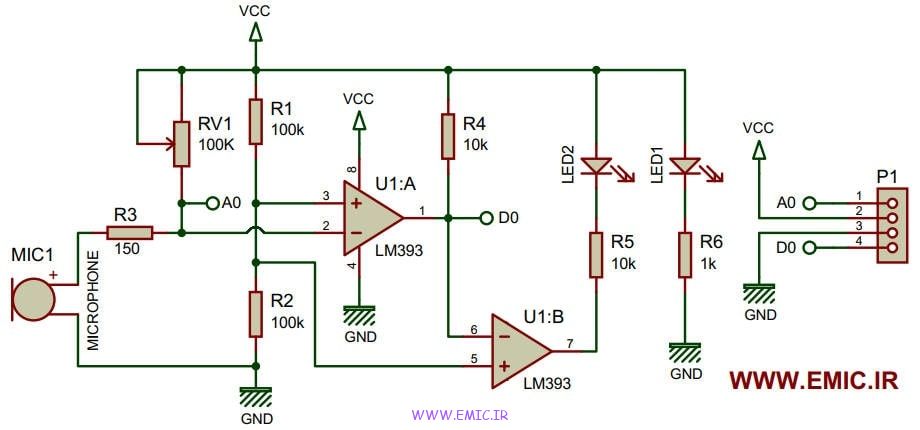

در این پست از سایت اِمیک, یک مدار بسیار کاربردی به نام مدار ماژول سنسور صدای میکروفون خازنی قرار داده شده است. در بازار ماژولی به نام ماژول میکروفون KY-037 وجود دارد که برای تبدیل سیگنال صوتی به سیگنال دیجیتال و یا آنالوگ از آن استفاده می شود. مداری که در این پست آموزش ساخت آن قرار داده شده دقیقاً شماتیک همین ماژول می باشد که در ادامه با آن بیشتر آشنا خواهیم شد. شماتیک این مدار کاربردی به صورت زیر است.

همانطور که مشاهده می کنید مدار بالا از قطعات بسیار ارزان قیمت و معمولی تشکیل شده است. این قطعات را به راحتی می توانید از فروشگاه های قطعات الکترونیکی تهیه کنید.

مهم ترین قطعات مدار بالا میکروفن خازنی (MIC1) و آی سی آپ امپ LM393 می باشند. این مدار دارای یک سوکت 4 پین می باشد که با عبارت P1 مشخص شده است. پین 2 و پین 3 مربوط به تغذیه مدار می باشند که با VCC (مثبت) و GND (منفی) مشخص شده اند. پین های 1 و 4 خروجی مدار می باشند که با A0 و D0 مشخص شده اند.

میکروفن خازنی سیگنال صوتی را دریافت می کند و در خروجی بر روی پایه A0 سیگنال آنالوگ را قرار می دهد. پایه D0 نیز خروجی دیجیتال می باشد. خروجی D0 برای زمانی است که شدت صدا به یک آستانه خاصی برسد فعال می شود. توسط پتانسیومتر RV1 که بهتر است از نوع مولتی ترن باشد می توانید مقدار آستانه را تنظیم کنید. بنابراین پایه خروجی دیجیتال زمانی فعال می شود که ورودی صوتی از یک مقداری بیشتر باشد که این مقدار توسط مولتی ترن (RV1) قابل تنظیم است.

این مدار دارای دو ال ای دی نشانگر به نام ها LED1 و LED2 می باشد. LED1 با وصل شدن تغذیه مدار و راه اندازی مدار روشن می شود و نشانگر متصل بودن تغذیه به مدار می باشد. LED2 نیز با افزایش صدای دریافتی میکروفن و رسیدن آن به مقدار تنظیم شده توسط مولتی ترن, روشن می شود.

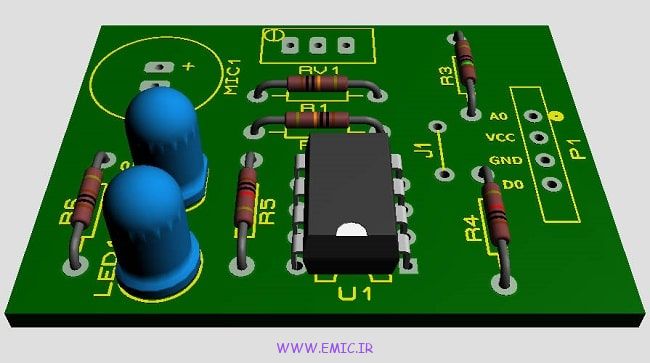

مدار بالا به دلیل نحوه طراحی و داشتن خروجی آنالوگ و دیجیتال به راحتی قابل اتصال به بردهای کنترلی از جمله آردوینو و رسپبری پای و انواع میکروکنترلر می باشد. تغذیه مدار بالا نیز 5 ولت DC می باشد. البته می توانید از ولتاژ 3.3 تا 5 ولت DC برای تغذیه مدار استفاده کنید. یک PCB مناسب نیز برای مدار بالا طراحی شده که از انتهای مطلب قابل تهیه است.

لیست قطعات :

• مقاومت   R1,R2=100K اهم
• مقاومت   R3=150Ω اهم
• مقاومت   R4,R5=10K اهم
• مقاومت   R6=1K اهم
• پتانسیومتر (مولتی ترن)   RV1=100K اهم
• آی سی آپ امپ   U1=LM393 به همراه سوکت مناسب
• میکروفن خازنی (MIC1)
• ال ای دی 5 میلیمتر 2 عدد (LED1 و LED2)
