مدار تولید صدای واقعی پرنده با آی سی NE555

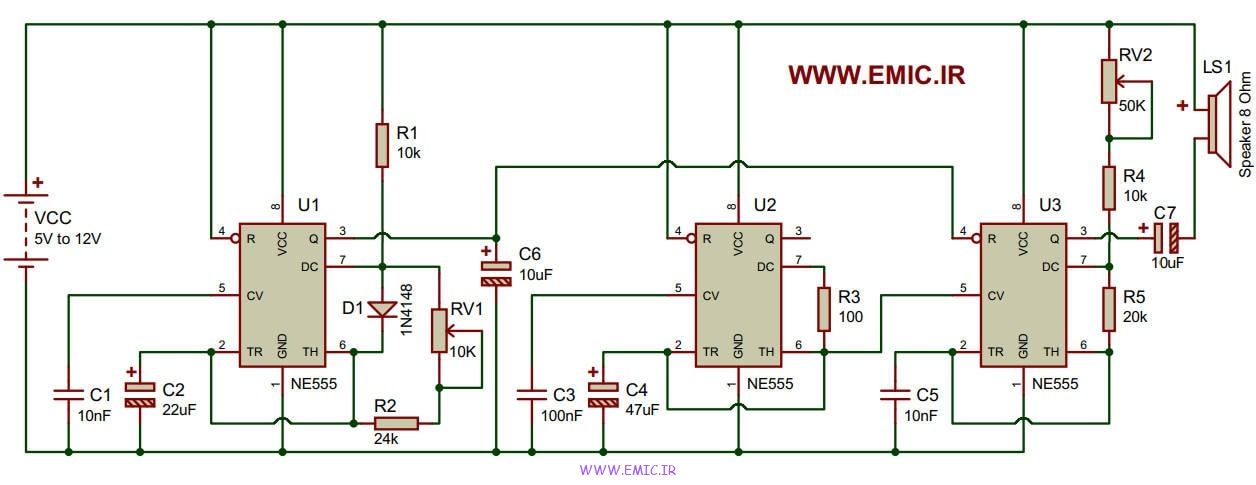

در این پست از سایت اِمیک, یک مدار بسیار جالب به نام مدار تولید صدای واقعی پرنده با آی سی NE555 قرار داده شده است. این مدار تولیدکننده صدای پرنده بر پایه سه آی سی تایمر NE555 ساخته شده است. مدار زیر، افکت صدای واقعی جیک جیک یا آواز پرنده را تولید می کند و اگر این مدار را در جایی پنهان کنید، دیگران فکر خواهند کرد که یک پرنده واقعی در آنجا مخفی شده است. از این مدار می‌توان برای ساخت یک زنگ با کیفیت با صدای پرنده و همچنین در پروژه های متنوع دیگر استفاده کرد. در ادامه در مورد این مدار بیشتر توضیح خواهم داد. شماتیک این مدار جالب به صورت زیر است.

مدار بالا از قطعات کاملا معمولی و ارزان قیمتی تشکیل شده است. این قطعات را به راحتی می توانید از فروشگاه های قطعات الکترونیکی تهیه کنید.

این مدار از سه آی سی معروف NE555 استفاده می کند که هر کدام وظیفه متفاوتی را بر عهده دارند. سرعت آواز یا جیک‌ جیک کردن توسط پتانسیومتر 10 کیلو اهم RV1 قابل کنترل است. با کمک پتانسیومتر 50 کیلو اهم RV2 نیز می توان فرکانس صدا را تنظیم کرد. مدار با ولتاژ مستقیم (DC) بین 5 ولت تا 12 ولت کار می کند. خروجی مدار به یک بلندگوی 8 اهمی با توان 0.5 وات متصل می‌شود. همچنین می‌توانید از بلندگوهای 8 اهمی دیگر مانند 1 وات یا 2 وات نیز استفاده کنید.

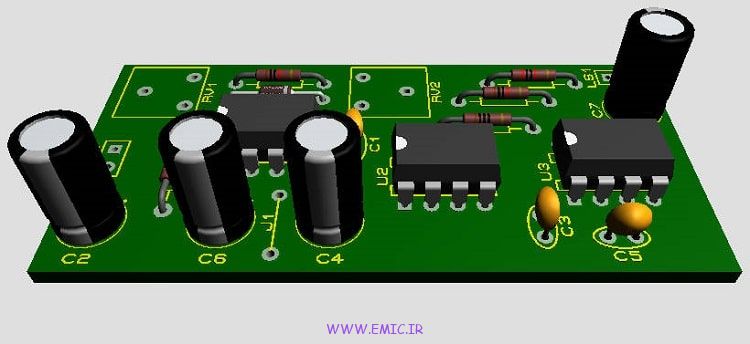

همانطور که گفته شد تغذیه مدار بالا می تواند از 5 تا 12 ولت DC باشد که می توانید از باتری یا آداپتور برای تغذیه مدار استفاده کنید. یک PCB مناسب نیز برای مدار بالا طراحی شده که از انتهای مطلب قابل تهیه است.

لیست قطعات:

• مقاومت   R1,R4=10K اهم
• مقاومت   R2=24K اهم
• مقاومت   R3=100Ω اهم
• مقاومت   R5=20K اهم
• پتانسیومتر (تریمر)   RV1=10K اهم
• پتانسیومتر (تریمر)   RV2=50K اهم
• خازن عدسی   C1,C5=10nF
• خازن الکترولیت   C2=22uF/16V
• خازن عدسی   C3=100nF
• خازن الکترولیت   C4=47uF/16V
• خازن الکترولیت   C6,C7=10uF/16V
• دیود   D1=1N4148
• آی سی U1,U2,U3=NE555 به همراه سوکت
• بلندگوی 8 اهم 0.5 وات (LS1)
