مدار تولید صدای بازر

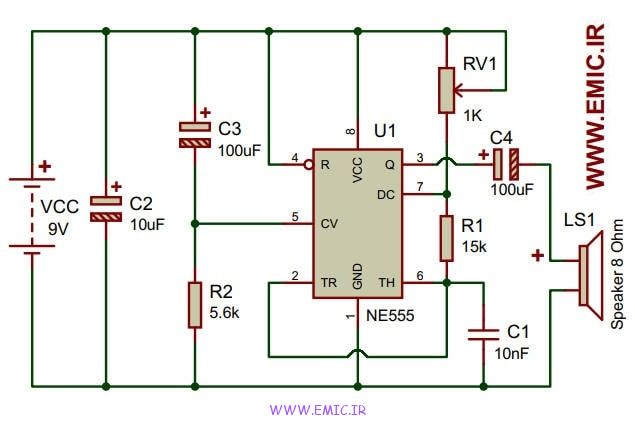

در این پست از سایت اِمیک, یک مدار بسیار ساده و کاربردی به نام مدار تولید صدای بازر قرار داده شده است. همانطور که از نام مدار مشخص است این مدار می تواند صدایی شبیه به بازر یا بوق ایجاد کند. این مدار با استفاده از آی سی معروف NE555 طراحی شده است. در ادامه در مورد این مدار جالب بیشتر توضیح خواهم داد. در زیر شماتیک مدار را مشاهده می کنید.

مدار بالا از قطعات کاملا معمولی و ارزان قیمتی تشکیل شده است. این قطعات را به راحتی می توانید از فروشگاه های قطعات الکترونیکی تهیه کنید.

همانطور که در بالا اشاره شد عملکرد مدار بالا به این صورت است که با اتصال تغذیه 9 ولت به مدار, صدایی شبیه به بازر یا همان بوق تولید می شود و از بلندگو پخش می شود. فرکانس صدای تولیدی این مدار را می توانید به وسیله پتانسیومتر RV1 تغییر دهید. همچنین برای تغییرات بیشتر فرکانس صدا می توانید مقدار مقاومت R1 را نیز تغییر دهید.

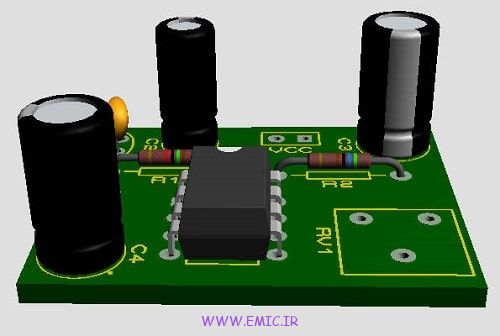

برای خروجی مدار می توانید از یک بلندگو 8 اهم استفاده کنید. تغذیه مدار بالا 9 ولت DC می باشد که می توانید از باتری یا آداپتور برای تغذیه مدار استفاده کنید. یک PCB مناسب نیز برای مدار بالا طراحی شده که از انتهای مطلب قابل تهیه است.

لیست قطعات:

• مقاومت   R1=15K اهم
• مقاومت   R2=5.6K اهم
• پتانسیومتر (تریمر)   RV1=1K اهم
• خازن عدسی   C1=10nF
• خازن الکترولیت   C2=10uF/16V
• خازن الکترولیت   C3,C4=100uF/16V
• آی سی U1=NE555 به همراه سوکت
• بلندگوی 8 اهم
