    مدار تایمر ۱۰ دقیقه ای با آی سی NE555

    در این پست از سایت اِمیک, یک مدار بسیار جالب و کاربردی به نام مدار تایمر ۱۰ دقیقه ای با آی سی NE555 قرار داده شده است.

    امروزه در دنیایی زندگی می کنیم که همیشه برای راحت تر شدن کارها از ابزارها و وسایل مختلف کمک می گیریم. یکی از این ابزارها مدارهای تایمر هستند که با یادآوری وظایف، به ما کمک می کنند کارهایمان را بهتر مدیریت کنیم. مداری که در اینجا معرفی می شود یک مدار هشدار ساده است که پس از ۱۰ دقیقه به کاربر آلارم می دهد. مدارهای تایمر می توانند زمان های مختلفی داشته باشند، اما در این پروژه قصد داریم یک تایمر ۱۰ دقیقه ای بسازیم. این تایمر می تواند هر وسیله ای را به عنوان خروجی فعال کند، مثل بلندگو یا موتور، اما برای سادگی و توضیح عملکرد مدار از یک LED استفاده می کنیم.

    در ادامه در مورد این مدار بیشتر توضیح خواهم داد. شماتیک این مدار جالب به صورت زیر است.

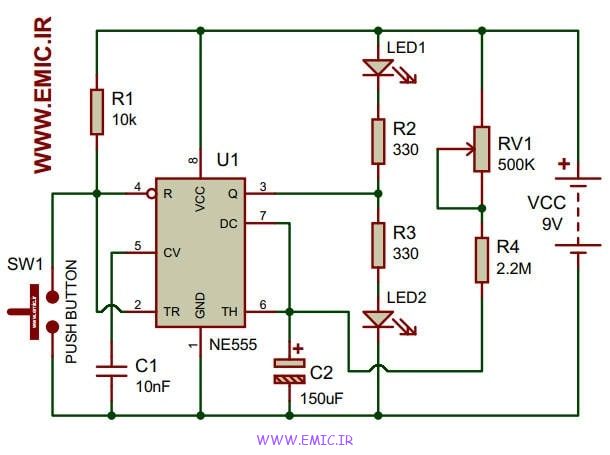

    شماتیک مدار تایمر ۱۰ دقیقه ای با آی سی NE555

    مدار بالا از قطعات کاملا معمولی و ارزان قیمتی تشکیل شده است. این قطعات را به راحتی می توانید از فروشگاه های قطعات الکترونیکی تهیه کنید.

    در این مدار از آی سی NE555 استفاده شده است. این آی سی در این پروژه در حالت مونواستابل (Monostable) کار می کند. آی سی تایمر 555 یک قطعه بسیار کاربردی و پر استفاده در الکترونیک است و در میان دانش آموزان, دانشجویان و علاقمندان به الکترونیک کاملاً شناخته شده و محبوب است.

    نحوه عملکرد مدار :

    • وقتی کلید SW1 را فشار دهیم، ورودی TRIG (پایه 2) آی سی 555 تحریک می شود.
    • آی سی وارد حالت مونواستابل می شود و شمارش زمان شروع می گردد.
    • مدت زمان این شمارش با رابطه‌ زیر محاسبه می شود:

    T=1.1×(R4+RV1)×C2

    • که در مدار بالا با این مقادیر حدود ۱۰ دقیقه تنظیم شده است. طبق فرمول بالا با چرخاندن اهرم پتانسیومتر RV1 و تغییر مقدار آن می توان زمان تاخیر را کم و زیاد و تغییر داد.
    • در طول این مدت، LED1 روشن است و نشان می دهد تایمر فعال است.
    • بعد از گذشت زمان تنظیم شده (تقریباً ۱۰ دقیقه)، خروجی آی سی تغییر وضعیت داده و LED1 خاموش شده و LED2 روشن می‌شود که به معنی پایان زمان شمارش است.

    نکته: همانطور که گفته شد ما در این مدار برای نشان دادن عملکرد مدار از LED در خروجی استفاده کرده ایم ولی می توان انواع وسایل دیگر مانند فن, موتور, لامپ, بازر و… را نیز به خروجی این مدار متصل کرد تا کنترل شوند.

    تغذیه مدار بالا 9 ولت DC می باشد که می توانید از باتری یا آداپتور برای تغذیه مدار استفاده کنید. یک PCB مناسب نیز برای مدار بالا طراحی شده که از انتهای مطلب قابل تهیه است.

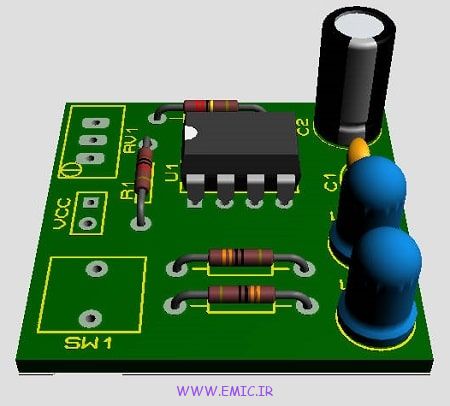

    مدار تایمر ۱۰ دقیقه ای با آی سی NE555

    لیست قطعات :

    • مقاومت   R1=10K اهم
    • مقاومت R2,R3=330Ω اهم
    • مقاومت   R4=2.2M اهم
    • پتانسیومتر (مولتی ترن)   RV1=500K اهم
    • خازن عدسی   C1=10nF
    • خازن الکترولیت   C2=150uF/16V
    • آی سی   U1=NE555 به همراه سوکت
    • ال ای دی 5 میلیمتر 2 عدد (LED1 و LED2)
    • کلید فشاری (SW1)



    - دانلود PCB

    برای پرداخت و دانلود فایل PCB و فایل راهنمای ساخت مدار تایمر ۱۰ دقیقه ای با آی سی NE555 می توانید روی دکمه زیر کلیک کنید. این فایل شامل :

    • فایل های طراحی PCB مدار با نرم افزار پروتئوس
    • PCB مدار به صورت فایل PDF مناسب ساخت PCB به روش اتو و دیگر روش های مشابه
    • راهنمای ساخت PCB
    • آموزش ساخت PCB به روش اتو
    • و دیگر موارد لازم برای ساخت PCB

    » پس از پرداخت شما به صفحه دانلود هدایت می شوید و می توانید فایل مورد نظر خود را دانلود کنید. همچنین ایمیلی حاوی لینک دانلود به ایمیل شما ارسال خواهد شد.

    تضمین کیفیت PCB               طراحی یک لایه PCB              طراحی شده بر اساس قطعات موجود در بازار ایران
