در این پست از سایت اِمیک, با آی سی LM3914 بطور خلاصه آشنا خواهیم شد. LM3914 یک آی سی مقایسه گر با ده خروجی است که برای نمایش مقدار یک ولتاژ آنالوگ به صورت گرافیکی طراحی شده است. این آی سی به کاربر اجازه میدهد تا سطح ولتاژ را با استفاده از ۱۰ عدد LED یا دیگر نمایشگرها به صورت نوار بار (Bar) یا نقطهای (Dot) نمایش دهد.
عملکرد اصلی LM3914 بر پایه مقایسه ولتاژ ورودی با یک شبکه مقسم داخلی انجام میشود. هر بار که ولتاژ ورودی به یک سطح مشخص میرسد, LED متناظر روشن میشود. این قابلیت, آی سی LM3914 را به انتخابی عالی برای ساخت ولتمترهای گرافیکی, نمایشگر سطح ولتاژ باتری و نمایشگرهای سطح سیگنال تبدیل کرده است.
مشخصات آی سی LM3914 :
| ویژگی | مقدار |
|---|---|
| ولتاژ تغذیه | 3V تا 25V |
| جریان راهاندازی LED | قابل تنظیم بین 2 تا 30 میلی آمپر |
| مدهای کاری | Dot (نقطهای) و Bar (نوار خطی) |
| تعداد خروجی LED | 10 کانال |
| خروجی مرجع قابل تنظیم | 1.2V تا 12V |
| توانایی اتصال به صورت زنجیرهای | بله، با چند آی سی |
این آی سی شامل مقایسه گرهای داخلی است که ولتاژ ورودی را با سطوح مرجع داخلی مقایسه میکنند و LED ها را به تناسب آن روشن می کنند. دمای کاری این آی سی نیز 0 تا +70 درجه سانتی گراد است.
ترتیب پایه های آی سی LM3914 و عملکرد هر پین :

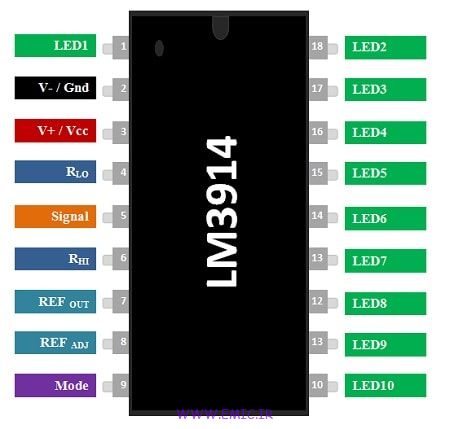

در تصویر زیر ترتیب پایه ها و نام هر پایه آی سی LM3914 را مشاهده میکنید.
در جدول زیر بطور خلاصه در مورد پایه های این آی سی و عملکرد آنها توضیح داده شده است.
| شماره پین | نام پین | عملکرد |
|---|---|---|
| 10 تا 18 و 1 | LED1 – LED10 | خروجی برای اتصال LEDها, هر پین به یک LED متصل می شود. |
| 2 | GND | اتصال به زمین مدار |
| 3 | V+ | ولتاژ تغذیه آی سی (بین 3 تا 25 ولت) |
| 4 | Ref Low (RLO) | نقطه پایین ولتاژ مرجع – بازه نمایش از این ولتاژ شروع میشود |
| 5 | Signal In | ورودی ولتاژ آنالوگ که باید نمایش داده شود |
| 6 | Ref High (RHI) | نقطه بالای ولتاژ مرجع – بازه نمایش تا این ولتاژ خواهد بود |
| 7 | Ref Out | خروجی ولتاژ مرجع برای تنظیم جریان LED یا مرجع سایر LM3914ها |
| 8 | Ref Adj | برای تنظیم ولتاژ مرجع همراه با Ref Out |
| 9 | Mode Select | انتخاب حالت نمایش, اتصال به V+ حالت Bar و عدم اتصال (باز) حالت Dot |
کاربردهای آی سی LM3914 :
- نمایشگر سطح باتری (Battery Level Indicator)
میتوان به راحتی سطح شارژ باتری را با LED نمایش داد - ولتمتر گرافیکی
برای نمایش بصری مقدار ولتاژ در مدارات ساده یا پنلهای کنترل صنعتی - نمایشگر سطح صدا (VU Meter)
در سیستمهای صوتی برای نمایش سطح سیگنال یا نویز - نمایش دما (با سنسور آنالوگ)
ترکیب با LM35 یا TMP36 برای نمایش گرافیکی دما - مناسب برای پروژههای DIY و آموزشی
ایده آل برای مبتدیان در الکترونیک جهت یادگیری نمایش مقادیر آنالوگ
آی سی LM3914 یک راهکار ساده و مطمئن برای نمایش سطح ولتاژ به صورت تصویری از طریق LED است. طراحی داخلی هوشمندانه و سادگی راهاندازی آن, باعث شده تا در بسیاری از پروژههای آموزشی و صنعتی به کار گرفته شود. اگر به دنبال ساخت یک پروژه با نمایش گرافیکی هستید, LM3914 یکی از بهترین گزینهها است.
در این پست بطور خلاصه با آی سی LM3914 آشنا شدیم, برای کسب اطلاعات بیشتر می توانید دیتاشیت این آی سی را مطالعه کنید.
