مدار چراغ راهنمایی با آی سی 555 و آی سی 4017

0

در این پست از سایت اِمیک, یک مدار بسیار جالب و کاملا عملی و تست شده به نام مدار چراغ راهنمایی قرار داده شده است. این مدار با استفاده از دو ای سی NE555 و ای سی CD4017 طراحی شده است.

ای سی 555 و 4017 از معروف ترین و پر استفاده ترین ای سی ها می باشند که در مدارات مختلف از انها استفاده می شود. در این مدار نیز ما از این دو ای سی استفاده کرده ایم. در ادامه در مورد عملکرد مدار توضیح خواهم داد. در زیر شماتیک این مدار جالب را مشاهده می کنید.

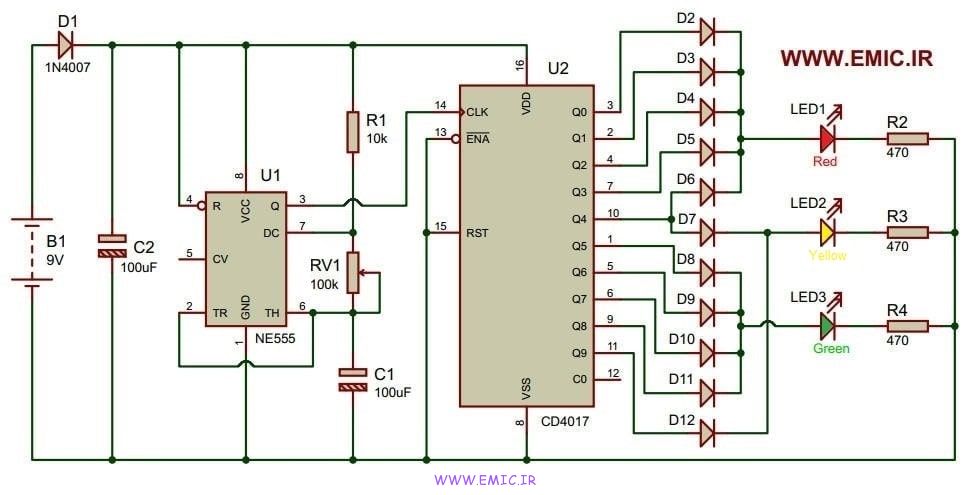

شماتیک مدار چراغ راهنمایی با آی سی 555 و آی سی 4017

همانطور که مشاهده می کنید مدار بالا از قطعات بسیار ارزان قیمت و معمولی تشکیل شده است. این قطعات را به راحتی می توانید از فروشگاه های قطعات الکترونیکی تهیه کنید. همچنین این مدار کاملا تست شده می باشد. بنابراین با خیال راحت از عملکرد مدار می توانید اقدام به ساخت ان کنید.

عملکرد مدار چراغ راهنمایی با آی سی 555 و آی سی 4017 :

عملکرد مدار بالا به این صورت است که ای سی 555 به صورت یک مولتی ویبراتور آستابل بسته شده است. بنابراین در خروجی خود یعنی پایه 3 یک موج مربعی تولید می کند. به عبارتی دیگر خروجی ای سی 555 به صورت دائم 0 و 1 منطقی می شود و در واقع این ای سی در خروجی خود به صورت دائم پالس ایجاد می کند.

پالس های خروجی ای سی 555 به پایه 14 ای سی 4017 اعمال می شوند. با اعمال پالس به پایه 14 ای سی 4017, پایه های خروجی این ای سی یعنی Q0 تا Q9 به ترتیب و بصورت یک به یک از حالت صفر منطقی به حالت یک منطقی تغییر می کنند.

سه عدد LED به رنگ های قرمز, زرد و سبز که همان رنگ های چراغ راهنمایی می باشند از طریق دیود های D2 تا D12 به پایه های خروجی ای سی 4017 متصل شده اند. با تغییر وضعیت پایه های خروجی ای سی 4017 این LED ها به ترتیب و دقیقاً مانند چراغ راهنمایی روشن و خاموش می شوند.

توسط پتانسیومتر RV1 شما می توانید مقدار زمان تغییر چراغ ها از یک رنگ به رنگ دیگر را تنظیم کنید. به عنوان مثال توسط این پتانسیومتر می توانید مقدار زمان قرمز بودن یا سبز بودن چراغ راهنمایی را تنظیم کنید.

دیود های D2 تا D12 از نوع 1N4148 می باشند و به منظور جلوگیری از اتصال کوتاه شدن پایه های خروجی ای سی 4017 در زمانی که یک از انها یک منطقی و بقیه صفر منطقی می باشند, استفاده شده اند. مقاومت های R2 و R3 و R4 نیز برای محدود کردن جریان LED ها و جلوگیری از سوختن انها می باشند.

مقاومت R1 به همراه پتانسیومتر RV1 و خازن C1 فرکانس پالس های خروجی ای سی 555 را تعیین می کنند. خازن C2 نیز برای جلوگیری از نوسان ولتاژ تغذیه می باشد. دیود D1 نیز برای حفاظت از مدار در برابر اتصال معکوس تغذیه می باشد.

همانطور که در شماتیک بالا مشاهده می کنید ولتاژ تغذیه این مدار 9 ولت DC باشد. برای تغذیه این مدار می توانید از یک باتری کتابی 9 ولت و یا اداپتور 9 ولت استفاده کنید. یک PCB مناسب نیز برای مدار بالا طراحی شده که از انتهای مطلب قابل تهیه است.

P-Traffic-Lights-Controller-emic

لیست قطعات :

  • مقاومت   R1=10K اهم
  • مقاومت   R2,R3,R4=470Ω اهم
  • پتانسیومتر(تریمر)   RV1=100K اهم
  • خازن الکترولیت   C1,C2=100uF/25V
  • دیود   D1=1N4007
  • دیود   D2 to D12=1N4148
  • ای سی   U1=NE555 به همراه سوکت
  • ای سی   U2=CD4017 به همراه سوکت
  • سه عدد LED به رنگ های سبز, زرد و قرمز (LED1,LED2,LED3)



- دانلود PCB

برای پرداخت و دانلود فایل PCB و فایل راهنمای ساخت مدار چراغ راهنمایی با آی سی 555 و آی سی 4017 می توانید روی دکمه زیر کلیک کنید. این فایل شامل :

  • فایل های طراحی PCB مدار با نرم افزار پروتئوس
  • PCB مدار به صورت فایل PDF مناسب ساخت PCB به روش اتو و دیگر روش های مشابه
  • راهنمای ساخت PCB
  • آموزش ساخت PCB به روش اتو
  • و دیگر موارد لازم برای ساخت PCB

» پس از پرداخت شما به صفحه دانلود هدایت می شوید و می توانید فایل مورد نظر خود را دانلود کنید. همچنین ایمیلی حاوی لینک دانلود به ایمیل شما ارسال خواهد شد.

تضمین کیفیت PCB               طراحی یک لایه PCB              طراحی شده بر اساس قطعات موجود در بازار ایران
