مدار زنگ درب خانه

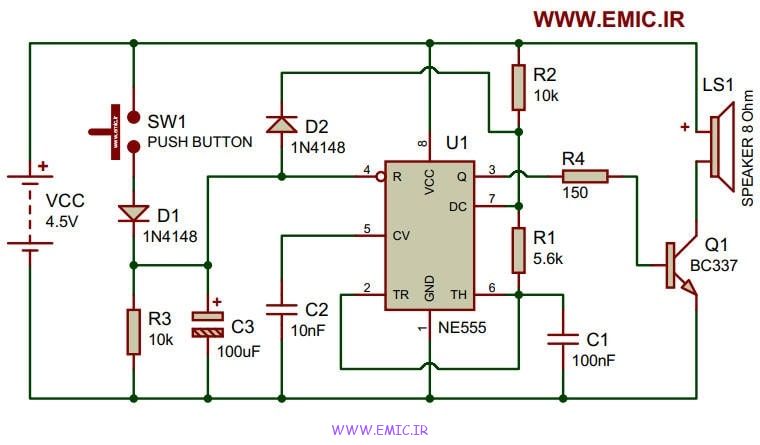

در این پست از سایت اِمیک, یک مدار بسیار جالب و کاربردی به نام مدار زنگ درب خانه قرار داده شده است. همانطور که از نام مدار مشخص است این مدار یک زنگ می باشد که می توانید برای درب خانه و آپارتمان, دفتر یا اتاق و غیره استفاده کنید. این مدار با استفاده ار آی سی بسیار پرکاربرد NE555 طراحی شده است. در ادامه در مورد این مدار جالب بیشتر توضیح خواهم داد. در زیر شماتیک مدار را مشاهده می کنید.

مدار بالا از قطعات کاملا معمولی و ارزان قیمتی تشکیل شده است. این قطعات را به راحتی می توانید از فروشگاه های قطعات الکترونیکی تهیه کنید.

عملکرد مدار بالا به این صورت است که با فشار دادن سوئیچ (SW1) صدای زنگ از طریق بلندگو پخش می شود. با برداشتن دست از روی سوئیچ یا در واقع قطع شدن سوئیچ صدای زنگ نیز قطع می شود.

همانطور گفته شد این مدار با آی سی NE555 طراحی شده است. آی سی NE555 و قطعات اطراف آن وظیفه تولید صدا را دارند. سیگنال صوتی تولیدی از طریق پین خروجی آی سی NE555 به ترانزیستور Q1 اعمال می شود تا این سیگنال یا صدای تولیدی مقداری تقویت شود و بتواند بلندگوی 8 اهم را راه اندازی کند. در نهایت صدا از طریق بلندگو پخش میشود.

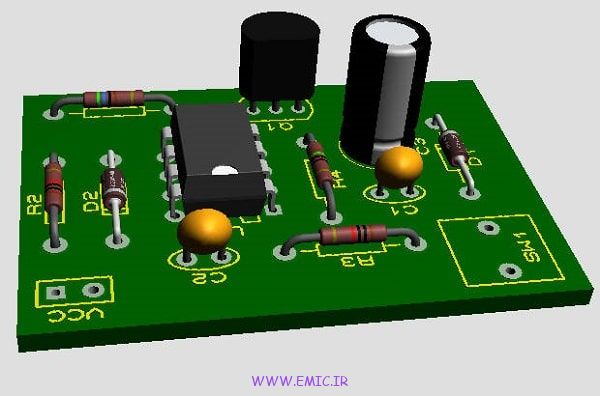

فرکانس صدای زنگ را می توان از طریق تغییر در مقدار مقاومت های 5.6 کیلو اهم (R1) و 10 کیلو اهم (R2) کنترل کرد. تغذیه مدار بالا 4.5 ولت DC می باشد که می توانید از باتری یا آداپتور برای تغذیه مدار استفاده کنید. یک PCB مناسب نیز برای مدار بالا طراحی شده که از انتهای مطلب قابل تهیه است.

لیست قطعات:

• مقاومت   R1=5.6K اهم
• مقاومت   R2,R3=10K اهم
• مقاومت   R4=150Ω اهم
• خازن عدسی   C1=100nF
• خازن عدسی   C2=10nF
• خازن الکترولیت   C3=100uF/16V
• دیود   D1,D2=1N4148
• آی سی U1=NE555 به همراه سوکت
• ترانزیستور   Q1=BC337
• کلید فشاری (SW1)
• بلندگوی 8 اهم (LS1)

نظر یادتون نره…
